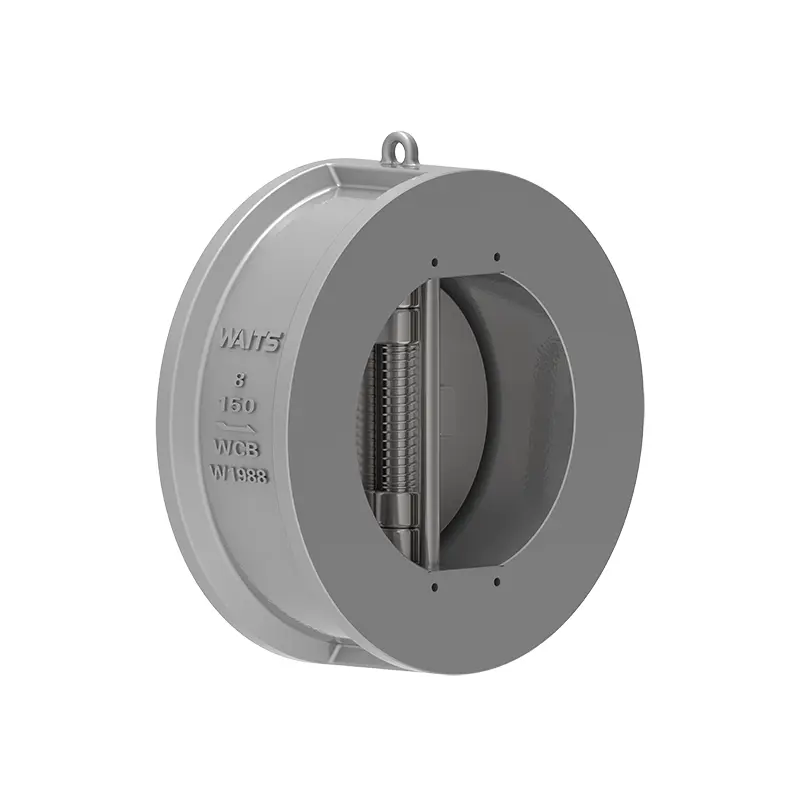

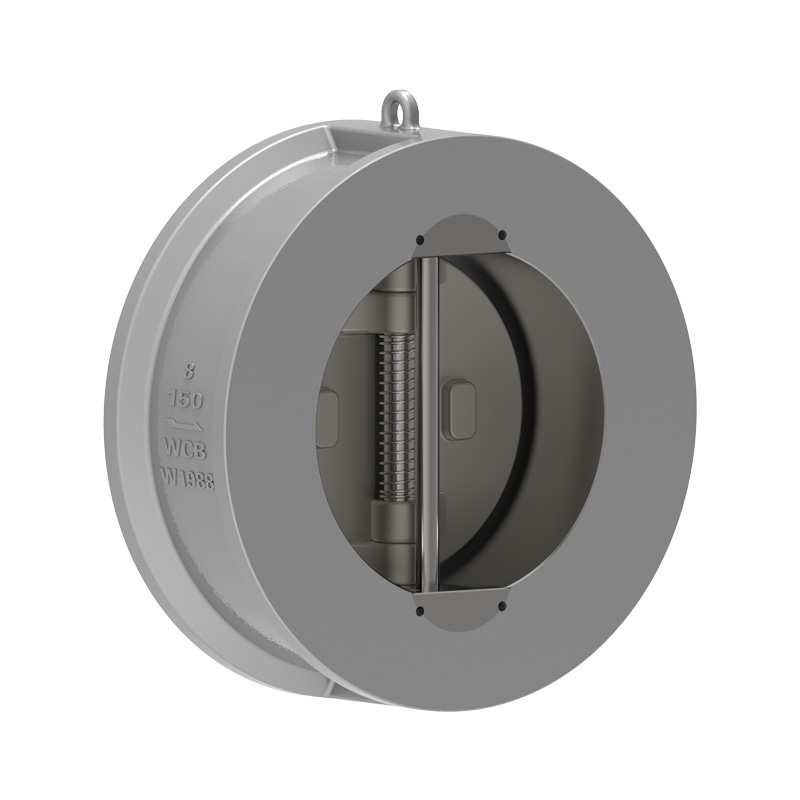

Soft Seal Dual Plate Check Valve

ທ່ານສາມາດຫມັ້ນໃຈໄດ້ທີ່ຈະເລືອກເອົາປ່ຽງກວດກາແຜ່ນສອງປະທັບຕາອ່ອນທີ່ຜະລິດໂດຍ Waits. ໃນຖານະເປັນຜູ້ສະຫນອງວາວທີ່ມີສາຍການຜະລິດທີ່ສົມບູນ, ຜະລິດຕະພັນຂອງພວກເຮົາແມ່ນສາມາດປັບແຕ່ງໄດ້ສູງ. ໃນການຜະນຶກ, ພວກເຮົາສາມາດມີຫຼາຍຮູບແບບການຜະນຶກເຊັ່ນ NBR, EPDM, Hypalon, FKM, ແລະອື່ນໆ, ເຊິ່ງສາມາດປັບແຕ່ງໄດ້ຕາມຄວາມຕ້ອງການຂອງທ່ານແລະຕອບສະຫນອງມາດຕະຖານທີ່ແຕກຕ່າງກັນເຊັ່ນ API / DIN / JIS.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ແຜ່ນ butterfly ຂອງປ່ຽງກວດກາແຜ່ນສອງປະທັບຕາອ່ອນແມ່ນສອງ semicircles, ມີແຜ່ນ spring-loaded supended ສຸດ pin ຕັ້ງສູນກາງ.
ເມື່ອປ່ຽງຖືກເປີດ, ແຮງລວມຂອງນ້ໍາແມ່ນຢູ່ໃຈກາງຂອງຫນ້າແຜ່ນແຜ່ນ, ແລະຈຸດປະຕິບັດຂອງແຮງສະຫນັບສະຫນູນພາກຮຽນ spring ທີ່ເຮັດຫນ້າທີ່ເປັນຕິກິຣິຍາແມ່ນຕັ້ງຢູ່ໃຈກາງຂອງພື້ນຜິວແຜ່ນດິດ, ດັ່ງນັ້ນ. ຮາກຂອງແຜ່ນເປີດກ່ອນ. ນີ້ຫຼີກເວັ້ນການສວມໃສ່ຂອງພື້ນຜິວປະທັບຕາທີ່ເກີດຂື້ນໃນເວລາທີ່ແຜ່ນເປີດຢູ່ໃນປ່ຽງທໍາມະດາເກົ່າ, ແລະເພີ່ມຄວາມທົນທານຂອງປະທັບຕາປ່ຽງ.
ເມື່ອອັດຕາການໄຫຼຊ້າລົງ, ພາຍໃຕ້ການປະຕິບັດຂອງແຮງປະຕິກິລິຍາຂອງພາກຮຽນ spring torsion, ແຜ່ນດິດຄ່ອຍໆເຂົ້າຫາບ່ອນນັ່ງປ່ຽງແລະເຂົ້າສູ່ຂັ້ນຕອນຂອງການປິດຊ້າຂອງປ່ຽງ. ເມື່ອນ້ໍາໄຫລກັບຄືນ, ແຮງດັນຂອງມັນຢູ່ໃນແຜ່ນແລະແຮງປະຕິກິລິຍາຂອງພາກຮຽນ spring torsion ຈະເຮັດວຽກຮ່ວມກັນ, ແລະການປິດຂອງແຜ່ນຈະເພີ່ມຂຶ້ນຕາມຄວາມເຫມາະສົມ, ເຂົ້າສູ່ຂັ້ນຕອນການປິດໄວ. ຈຸດປະສົງຂອງການອອກແບບນີ້ແມ່ນເພື່ອຫຼຸດຜ່ອນປະກົດການ hammer ນ້ໍາ, ຫຼຸດຜ່ອນຄວາມເສຍຫາຍຂອງ hammer ນ້ໍາ, ແລະດີກວ່າການຍືດອາຍຸການບໍລິການ. ເມື່ອປິດ, ຈຸດຜົນບັງຄັບໃຊ້ຂອງພາກຮຽນ spring ເຮັດໃຫ້ດ້ານເທິງຂອງແຜ່ນປິດກ່ອນ, ປ້ອງກັນບໍ່ໃຫ້ຮາກກັດແລະປັບປຸງຄວາມທົນທານຂອງຫນ້າດິນປິດຝາປ່ຽງ.

ມາດຕະຖານການຈັດຕັ້ງປະຕິບັດ

ມາດຕະຖານການອອກແບບ	API594,API6D,ASME B16.34
ມາດຕະຖານ Flange	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
ວິທີການເຊື່ອມຕໍ່	ປະເພດ Wafer, ປະເພດ Flange, Lug Typt,
Testing and acceptance	API598, API 6D,
ຄວາມຍາວຂອງໂຄງສ້າງ	API594, API6D, DIN3202
Pressure and temperature levels	ASME B16.34

ຄໍາຮ້ອງສະຫມັກ

ຂະໜາດ	NPS 2”~ NPS 60″ DN50 ~ DN1500
ຊ່ວງຄວາມກົດດັນ	CL125 ~ CL150 PN10 ~ PN16
ຊ່ວງອຸນຫະພູມ	；-20-150
ຂອບເຂດຄໍາຮ້ອງສະຫມັກ	ມັນເຫມາະສົມກັບສື່ຕ່າງໆເຊັ່ນ: ນ້ໍາ, ນ້ໍາມັນອາຍ, ອາຊິດ nitric, ອາຊິດອາຊິດ, ສື່ມວນຊົນ oxidizing ທີ່ເຂັ້ມແຂງ, ແລະອື່ນໆ.
ຮ່າງກາຍວາວ	DI.A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, ，
ແຜ່ນວາວ	Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,
ບ່ອນນັ່ງວາວ	NBR,EPDM,FKM...
ປ່ຽງ	A182 F6a,17-4PH, F304 F316, F51, ...

ຄຸນສົມບັດປະສິດທິພາບ

1. ອົງປະກອບຂອງປ່ຽງກວດກາແຜ່ນສອງປະທັບຕາອ່ອນປະກອບມີຮ່າງກາຍວາວ, ແຜ່ນປ່ຽງ, ປ່ຽງປ່ຽງ, ພາກຮຽນ spring ແລະພາກສ່ວນອື່ນໆ, ເຊິ່ງເຊື່ອມຕໍ່ໂດຍປະເພດ clamping ແລະມີໂຄງສ້າງທີ່ຫນາແຫນ້ນ.
2. ແຜ່ນ butterfly ຂອງປ່ຽງແມ່ນເຮັດດ້ວຍສອງ semicircles ແລະຖືກບັງຄັບໃຫ້ກັບຄືນໂດຍພາກຮຽນ spring. ພື້ນຜິວຜະນຶກສາມາດເຮັດດ້ວຍວັດສະດຸທີ່ທົນທານຕໍ່ການສວມໃສ່ເທິງຮ່າງກາຍຫຼືສາຍດ້ວຍຢາງ. ມັນມີລະດັບຄວາມກ້ວາງຂອງການນໍາໃຊ້ແລະການຜະນຶກທີ່ເຊື່ອຖືໄດ້.
3. ແຜ່ນວາວມີເສັ້ນເລືອດຕັນໃນປິດສັ້ນແລະເປັນພາກຮຽນ spring-loaded, ມີການປະຕິບັດທີ່ລະອຽດອ່ອນແລະຄວາມໄວປິດໄວ, ເຊິ່ງຫຼຸດລົງຢ່າງຫຼວງຫຼາຍ hammer ນ້ໍາ.
4. ເນື່ອງຈາກວ່າປ່ຽງກວດກາແຜ່ນສອງປະທັບຕາອ່ອນມີໂຄງສ້າງທີ່ຫນາແຫນ້ນ, ຂະຫນາດນ້ອຍ, ນ້ໍາຫນັກເບົາ, ແລະການຕິດຕັ້ງງ່າຍ, ມັນເຫມາະສົມສໍາລັບການນໍາໃຊ້ໃນສະຖານະການທີ່ພື້ນທີ່ການຕິດຕັ້ງຈໍາກັດ. ມັນສາມາດຖືກນໍາໃຊ້ໃນທໍ່ແນວນອນຫຼືແນວຕັ້ງ.
5. ໃຊ້ໄດ້ກັບນ້ໍາ, ນ້ໍາອາຍ, ອາຊິດ nitric, ອາຊິດ acetic, ສື່ມວນຊົນ oxidizing ທີ່ເຂັ້ມແຂງແລະສື່ມວນຊົນອື່ນໆ.

Soft Seal Dual Plate Check Valve
