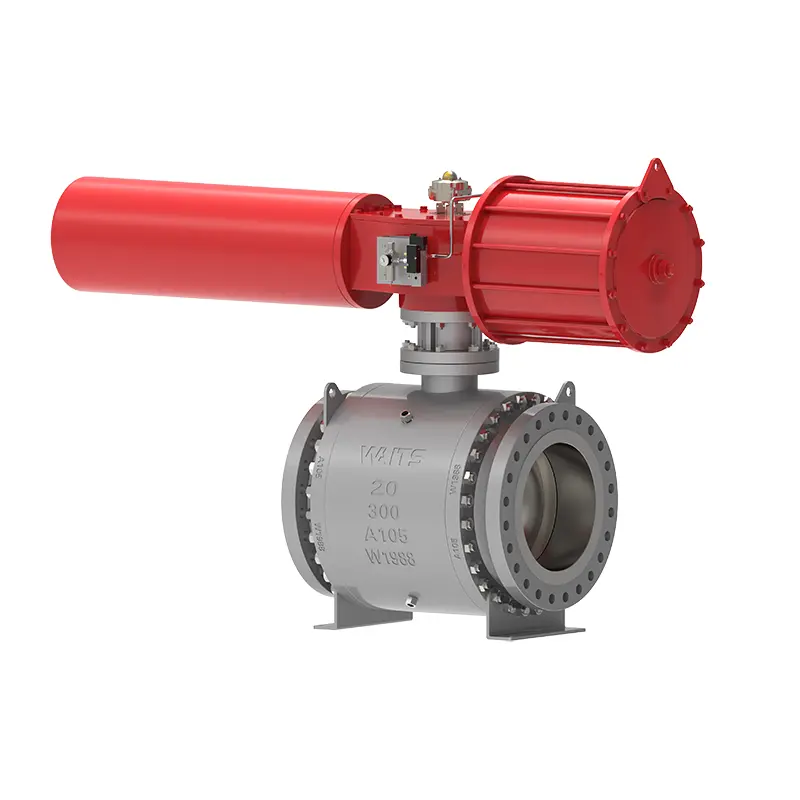

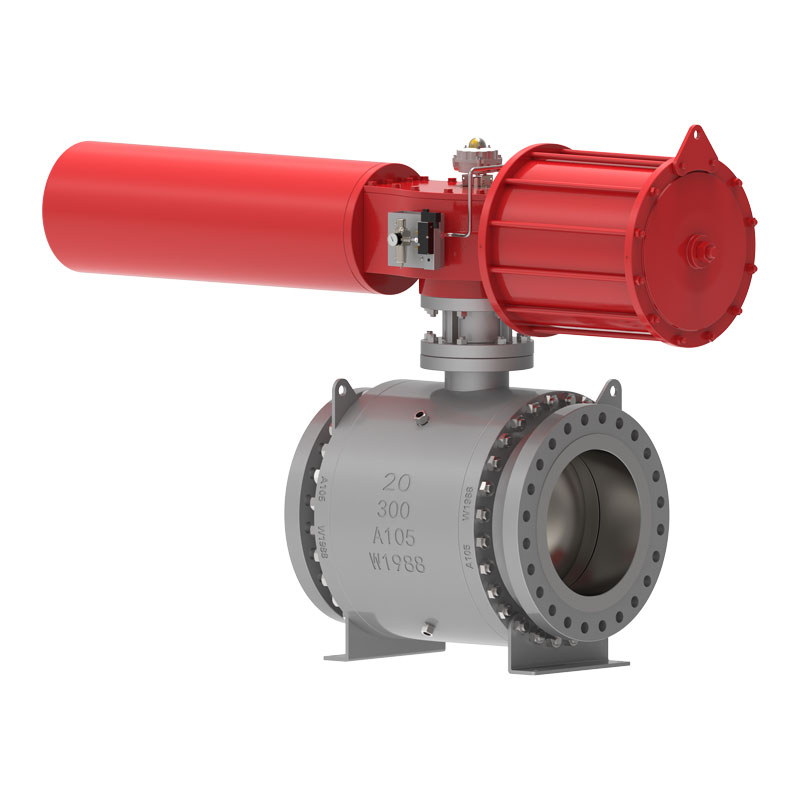

ວາວບານ Trunnion

Waits Valve, ດ້ວຍສາຍການຜະລິດທີ່ສົມບູນ, ສາມາດສະຫນອງຜະລິດຕະພັນວາວບານ trunnion. ພວກເຮົາມີປະສົບການອຸດົມສົມບູນໃນການອອກແບບວາວແລະການຜະລິດ, insisting ກ່ຽວກັບຄຸນນະພາບຂອງຜະລິດຕະພັນແລະການບໍລິການທີ່ກ່ຽວຂ້ອງ, ລາຄາຜະລິດຕະພັນພິເສດແລະການຈັດສົ່ງທີ່ທັນເວລາ. ພວກເຮົາພິຈາລະນາຢ່າງເຕັມສ່ວນການນໍາໃຊ້ທີ່ແຕກຕ່າງກັນແລະຮັບຮອງເອົາມາດຕະຖານການຜະລິດທີ່ແຕກຕ່າງກັນ, ເຊັ່ນ API6D / ISO17292 / BS5351, ແລະອື່ນໆ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

Trunnion ball valve ເປັນປ່ຽງບານເຫຼັກ, ເຊິ່ງໄດ້ຖືກອອກແບບແລະຜະລິດໂດຍພິຈາລະນາຢ່າງເຕັມທີ່ຂອງປະສິດທິພາບແລະຊີວິດໂດຍລວມໃນການນໍາໃຊ້. ຮ່າງກາຍວາວແມ່ນ forged ກັບວັດສະດຸທີ່ມີຄຸນນະພາບສູງ, ບານໄດ້ຖືກຕິດຕັ້ງ, ແລະ flange ກາງແລະຄໍແມ່ນ bolted. ບ່ອນນັ່ງວາວຂຶ້ນແລະລົງນ້ໍາແມ່ນຜົນກະທົບ piston ດຽວ, ຫນ້າທີ່ DBB. ໃນເວລາດຽວກັນ, ມີສາມໂຄງສ້າງສໍາລັບການປະທັບຕາລະຫວ່າງບ່ອນນັ່ງປ່ຽງແລະບານ:

1. ໂຄງສ້າງປະທັບຕາອ່ອນແບບດັ້ງເດີມ;

2. ໂຄງສ້າງປະທັບຕາວົງສາມຫລ່ຽມ;

3. ໂຄງສ້າງປະທັບຕາແຂງ.

ມາດຕະຖານການຈັດຕັ້ງປະຕິບັດ

ມາດຕະຖານການອອກແບບ	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
ມາດຕະຖານ Flange	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Connection methods	RF, RTJ, BW
ການທົດສອບແລະການຍອມຮັບ	API598, API 6D, BS12569;
ຄວາມຍາວຂອງໂຄງສ້າງ	ASME B16.10, BS 558, BS12982, ISO 5752;
ລະດັບຄວາມກົດດັນແລະອຸນຫະພູມ	ASME B16.34,
ຄວາມຕ້ອງການປ້ອງກັນໄຟ	API6FA API607
ມາດຕະຖານການຮົ່ວໄຫຼຕ່ໍາ	ISO 15848-1, API 622
ການອອກແບບຕ້ານການກັດກ່ອນ	NACE MR 0103, NACE MR 0175

ຄໍາຮ້ອງສະຫມັກ

ຂະໜາດ	NPS 1” ~ 60” DN25 ~ DN1500
ຊ່ວງຄວາມກົດດັນ	Class150~2500 PN10-PN420
ຊ່ວງອຸນຫະພູມ	；-196℃ ~ +260℃
ຂອບເຂດຄໍາຮ້ອງສະຫມັກ	ນ້ຳປະປາ, ນ້ຳເສຍ, ກໍ່ສ້າງ, ນ້ຳມັນເຊື້ອໄຟ, ອຸດສາຫະກຳເຄມີ, ອາຫານ, ຢາ, ແຜ່ນແພ, ໄຟຟ້າ, ກໍ່ສ້າງກຳປັ່ນ, ໂລຫະ, ລະບົບພະລັງງານ, ແລະອື່ນໆ.
ໂໝດຂັບ	turbine, pneumatic, ໄຟຟ້າ
ຮ່າງກາຍວາວ	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Castings：A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
ບານ	Sphere： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
ແຫວນສະຫນັບສະຫນູນບ່ອນນັ່ງວາວ	ແຫວນຮອງບ່ອນນັ່ງ: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
ປ່ຽງບ່ອນນັ່ງ valve	PTFE, RPTFE, Nylon, Devlon, PEEK
ປ່ຽງ	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

ຄຸນສົມບັດປະສິດທິພາບ

1. ລໍາຕົ້ນວາວໄດ້ຖືກອອກແບບເພື່ອປ້ອງກັນບໍ່ໃຫ້ລໍາຕົ້ນວາວຖືກຂັບໄລ່ອອກຈາກຮ່າງກາຍຂອງປ່ຽງເນື່ອງຈາກການເຮັດວຽກທີ່ບໍ່ຖືກຕ້ອງ.
2. ປ່ຽງບານ trunnion ມີອຸປະກອນ fireproof ແລະຕ້ານ static.
3. ພອດສີດນໍ້າມັນປິດບັງສຸກເສີນ ໄດ້ຖືກອອກແບບຢູ່ທີ່ປະທັບຕາບ່ອນນັ່ງປ່ຽງ ແລະປະທັບຕາລໍາປ່ຽງ. ການປະທັບຕາແບບປົກກະຕິບໍ່ໄດ້ອີງໃສ່ grease sealing. ເມື່ອພື້ນຜິວຜະນຶກເສຍຫາຍແລະເຮັດໃຫ້ເກີດການຮົ່ວໄຫຼ, ນໍ້າມັນຜະນຶກສາມາດຖືກສີດສໍາລັບການສ້ອມແປງສຸກເສີນ. ແຕ່ລະພອດສີດນໍ້າມັນແມ່ນຕິດຕັ້ງດ້ວຍປ່ຽງສີດນໍ້າມັນ ແລະປ່ຽງທາງດຽວທີ່ຝັງໄວ້.
4. ປ່ຽງລະບາຍນ້ໍາໄດ້ຖືກຕິດຕັ້ງຢູ່ໃນຕໍາແຫນ່ງຕ່ໍາສຸດຂອງຮ່າງກາຍປ່ຽງເພື່ອລະບາຍແລະລະບາຍນ້ໍາຢູ່ຕາມໂກນປ່ຽງ; ປ່ຽງປ່ຽງຖືກຕິດຕັ້ງຢູ່ສ່ວນເທິງຂອງຮ່າງກາຍປ່ຽງເພື່ອລະບາຍອາກາດແລະເຮັດຄວາມສະອາດປ່ຽງປ່ຽງອອນໄລນ໌. ປ່ຽງລະບາຍນ້ໍາແລະປ່ຽງລະບາຍອາກາດສາມາດເປັນປ່ຽງແຍກຫຼືທໍ່ລະບາຍນ້ໍາພິເສດເພື່ອຮັບປະກັນຄວາມປອດໄພ, ຄວາມຫນ້າເຊື່ອຖືແລະຄວາມສະດວກສະບາຍ.
5. ມັນມີການຕິດຕັ້ງແຜ່ນເຊື່ອມຕໍ່ທີ່ສາມາດຈັບຄູ່ອຸປະກອນຂັບຕ່າງໆ, ລວມທັງ handles, worm gear, ໄຟຟ້າ, pneumatic, ການເຊື່ອມໂຍງອາຍແກັສຂອງແຫຼວ, ການເຊື່ອມໂຍງ electro-hydraulic, ແລະອື່ນໆ.
6. ປ່ຽງທີ່ມີປາຍ welded ສາມາດປັບອຸປະກອນການສິ້ນປ່ຽງ (ພາກສ່ວນການຫັນປ່ຽນ) ຕາມລະດັບອຸປະກອນທໍ່ຂອງຜູ້ໃຊ້ເພື່ອຮັບປະກັນການປັບຕົວແລະການເຊື່ອມໂລຫະຂອງຄວາມເຂັ້ມແຂງວັດສະດຸ. ສໍາລັບປ່ຽງທີ່ມີແຂນຢູ່ທັງສອງສົ້ນ, ຄວາມຍາວຂອງແຂນສາມາດຮັບປະກັນວ່າການດໍາເນີນງານການເຊື່ອມໂລຫະຢູ່ໃນສະຖານທີ່ບໍ່ມີຜົນກະທົບຕໍ່ອຸປະກອນການຜະນຶກ.
7. ການອອກແບບຝັງ. ສໍາລັບປ່ຽງທີ່ຝັງໄວ້, ລໍາຕົ້ນວາວຖືກຍືດຍາວຕາມຄວາມຕ້ອງການຂອງໂຄງການເພື່ອອໍານວຍຄວາມສະດວກໃນການດໍາເນີນງານຂ້າງເທິງຫນ້າດິນ, ແລະການສີດນໍ້າມັນທີ່ສອດຄ້ອງກັນ, ການລະບາຍນ້ໍາເສຍແລະອຸປະກອນລະບາຍອາກາດແມ່ນຂະຫຍາຍອອກຈາກທໍ່ກັບພື້ນດິນ. ຄວາມສູງຂອງປ່ຽງທີ່ຖືກຝັງແລະຍົກຂຶ້ນມາແມ່ນສະຫນອງໃຫ້ໂດຍລູກຄ້າ.

Trunnion Ball Valve
