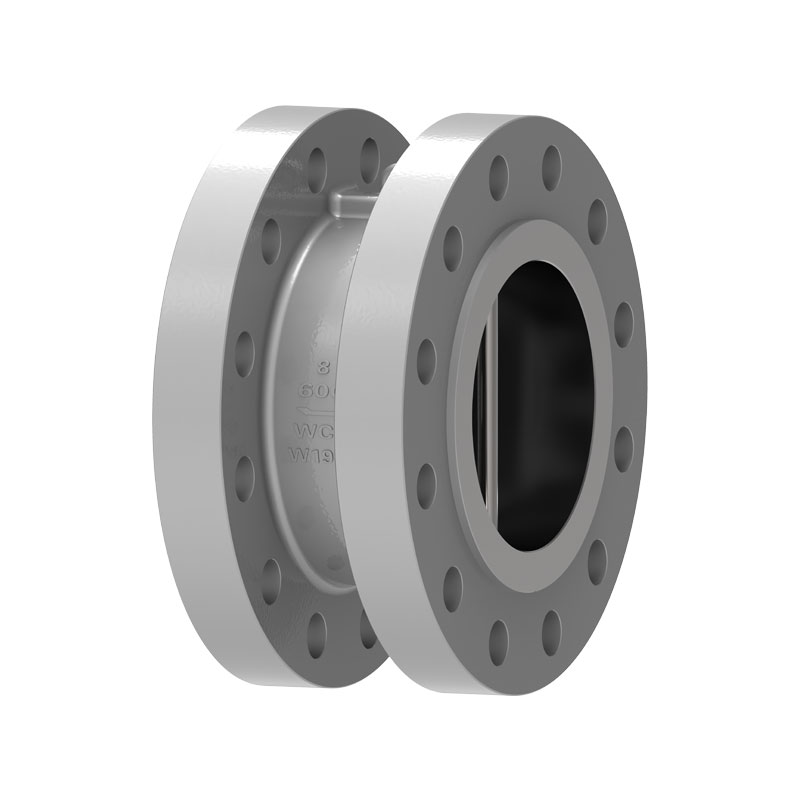

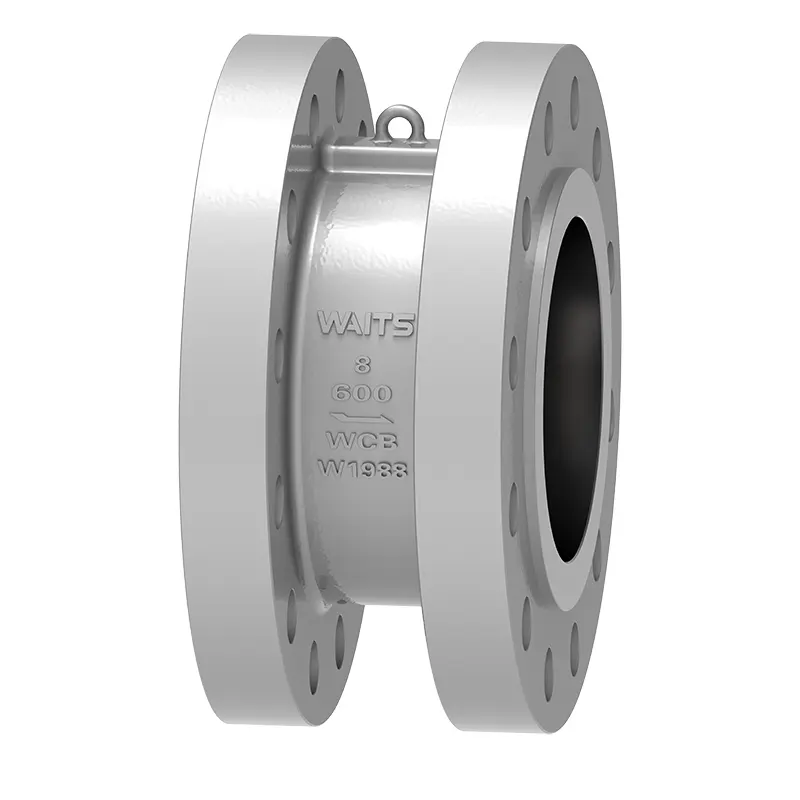

Dual Plate Check Valve

ໃນຖານະເປັນຜູ້ຜະລິດວາວມືອາຊີບ, Waits ສາມາດສະຫນັບສະຫນູນການຜະລິດວາວກວດແຜ່ນຄູ່ທີ່ກໍາຫນົດເອງເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຂອງລູກຄ້າທີ່ແຕກຕ່າງກັນ. ໃນແງ່ຂອງການຜະນຶກ, ປ່ຽງກວດນີ້ສາມາດຢູ່ໃນຮູບແບບຕ່າງໆເຊັ່ນ: ຢາງ, PTFE, ແລະຮ່າງກາຍ. ການປັບແຕ່ງສາມາດຕອບສະຫນອງມາດຕະຖານທີ່ແຕກຕ່າງກັນເຊັ່ນ API / DIN / JIS ຕາມຄວາມຕ້ອງການຂອງລູກຄ້າ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ແຜ່ນຜີເສື້ອຂອງປ່ຽງກວດແຜ່ນຄູ່ແມ່ນສອງເຄິ່ງວົງມົນ, ແລະແຜ່ນປ່ຽງປ່ຽງທີ່ບັນຈຸພາກຮຽນ spring ໄດ້ຖືກໂຈະຢູ່ໃນ pin ຕັ້ງກາງ. ເມື່ອປ່ຽງເປີດ, ແຮງລວມຂອງນ້ໍາແມ່ນຢູ່ຈຸດສູນກາງຂອງແຜ່ນປະທັບຕາຂອງປ່ຽງ, ແລະຈຸດປະຕິບັດຂອງແຮງສະຫນັບສະຫນູນພາກຮຽນ spring ແມ່ນຢູ່ໃນຈຸດໃຈກາງຂອງຫນ້າແຜ່ນຂອງປ່ຽງ, ດັ່ງນັ້ນຮາກຂອງປ່ຽງ. ແຜ່ນເປີດທໍາອິດ, ດັ່ງນັ້ນການຫຼີກເວັ້ນການສວມໃສ່ຂອງພື້ນຜິວຜະນຶກທີ່ເກີດຂື້ນໃນເວລາທີ່ແຜ່ນປ່ຽງຂອງປ່ຽງທໍາມະດາເກົ່າຖືກເປີດ, ແລະປັບປຸງຄວາມທົນທານຢ່າງມີປະສິດທິພາບ.
ເມື່ອອັດຕາການໄຫຼຊ້າລົງ, ພາຍໃຕ້ການປະຕິບັດຂອງແຮງປະຕິກິລິຍາຂອງພາກຮຽນ spring torsion, ແຜ່ນປ່ຽງຄ່ອຍໆເຂົ້າຫາບ່ອນນັ່ງປ່ຽງ, ແລະປ່ຽງກວດແຜ່ນຄູ່ເຂົ້າສູ່ຂັ້ນຕອນປິດຊ້າ. ໃນເວລາທີ່ນ້ໍາໄຫຼກັບຄືນໄປບ່ອນ, ການປະຕິບັດປະສົມປະສານຂອງຜົນບັງຄັບໃຊ້ແຜ່ນປ່ຽງແລະຜົນບັງຄັບໃຊ້ປະຕິກິລິຍາຂອງພາກຮຽນ spring torsion ເພີ່ມການປິດຂອງແຜ່ນວາວຕາມຄວາມເຫມາະສົມ, ເຂົ້າສູ່ຂັ້ນຕອນການປິດໄວ. ນີ້ປະສິດທິຜົນຫຼຸດຜ່ອນຜົນກະທົບຂອງ hammer ນ້ໍາແລະຫຼຸດຜ່ອນອັນຕະລາຍຂອງ hammer ນ້ໍາ. ເມື່ອປິດ, ການປະຕິບັດຂອງຈຸດຜົນບັງຄັບໃຊ້ຂອງພາກຮຽນ spring ເຮັດໃຫ້ດ້ານເທິງຂອງແຜ່ນປ່ຽງປິດກ່ອນ, ປ້ອງກັນບໍ່ໃຫ້ຮາກຂອງແຜ່ນປ່ຽງຖືກກັດ.

Implementation Standards

ມາດຕະຖານການອອກແບບ	API594, API6D, ASME B16.34
ມາດຕະຖານ Flange	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
ວິທີການເຊື່ອມຕໍ່	ປະເພດ Wafer, ປະເພດ Flange, Lug Typt,
ການທົດສອບແລະການຍອມຮັບ	API598, API 6D,
ຄວາມຍາວຂອງໂຄງສ້າງ	API594, API6D, DIN3202
Pressure and temperature levels	ASME B16.34, DIN2401
Anti-corrosion design	NACE MR 0103, NACE MR 0175.ISO15156

ຄໍາຮ້ອງສະຫມັກ

ຂະໜາດ	NPS 2”~ NPS 60″ DN50 ~ DN1500
ຊ່ວງຄວາມກົດດັນ	CL150 ~ CL2500 PN10 ~ PN420
ຊ່ວງອຸນຫະພູມ	-196°C ~ +600°C
ຂອບເຂດຄໍາຮ້ອງສະຫມັກ	ມັນເຫມາະສົມກັບສື່ຕ່າງໆເຊັ່ນ: ນ້ໍາ, ນ້ໍາມັນອາຍ, ອາຊິດ nitric, ອາຊິດອາຊິດ, ສື່ມວນຊົນ oxidizing ທີ່ເຂັ້ມແຂງ, ແລະອື່ນໆ.
ຮ່າງກາຍວາວ	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
ແຜ່ນວາວ	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
ບ່ອນນັ່ງວາວ	ວັດສະດຸຂອງຮ່າງກາຍ, 13CR, ສະແຕນເລດ 304/316, monel, ຊີມັງ carbide, ໂລຫະປະສົມ 20, ໂລຫະປະສົມທອງແດງ, ແລະອື່ນໆ.
ປ່ຽງ	A182 F6a,17-4PH, F304 F316, F51, ...

ຄຸນສົມບັດປະສິດທິພາບ

1. ປ່ຽງກວດແຜ່ນຄູ່ແມ່ນປະກອບດ້ວຍຮ່າງກາຍວາວ, ແຜ່ນປ່ຽງ, ປ່ຽງປ່ຽງແລະພາກຮຽນ spring, ແລະອື່ນໆ, ມັນ adopts ການເຊື່ອມຕໍ່ປະເພດ clamp ແລະໂຄງສ້າງຫນາແຫນ້ນ.
2. ແຜ່ນ butterfly ແມ່ນສອງ semicircles, ແລະພາກຮຽນ spring ໄດ້ຖືກນໍາໃຊ້ສໍາລັບການບັງຄັບໃຫ້ປັບ. ດ້ານການຜະນຶກສາມາດໄດ້ຮັບການເຊື່ອມໂລຫະດ້ວຍວັດສະດຸທີ່ທົນທານຕໍ່ການສວມໃສ່ຫຼື lined ດ້ວຍຢາງ. ມັນມີລະດັບຄວາມກ້ວາງຂອງການນໍາໃຊ້ແລະການຜະນຶກທີ່ເຊື່ອຖືໄດ້.
3. ຈັງຫວະປິດຂອງແຜ່ນວາວແມ່ນສັ້ນ, ແລະມັນແມ່ນພາກຮຽນ spring-loaded, ມີຄວາມໄວປິດໄວ, ເຊິ່ງສາມາດຫຼຸດຜ່ອນປະກົດການ hammer ນ້ໍາ.
4. ມັນເຫມາະສົມສໍາລັບບາງຄັ້ງທີ່ມີພື້ນທີ່ຕິດຕັ້ງຈໍາກັດ, ແລະສາມາດນໍາໃຊ້ກັບທໍ່ທາງນອນຫຼືແນວຕັ້ງ.
5. ມັນສາມາດຖືກນໍາໃຊ້ກັບສື່ຕ່າງໆເຊັ່ນ: ນ້ໍາ, ນ້ໍາມັນອາຍ, ອາຊິດ nitric, ອາຊິດອາຊິດ, ຂະຫນາດກາງ oxidizing ທີ່ເຂັ້ມແຂງ, ແລະອື່ນໆ.
