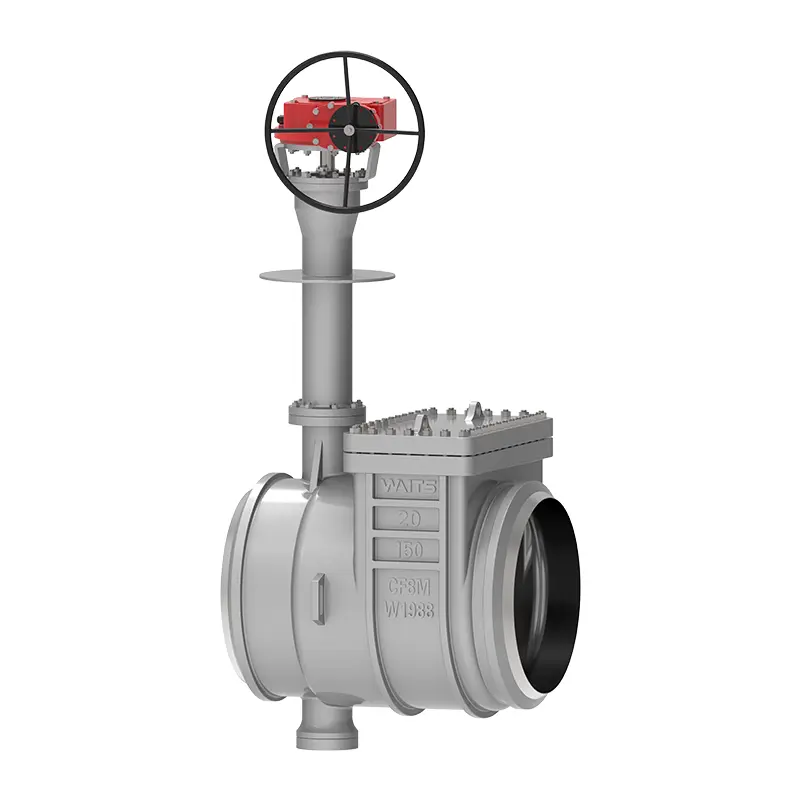

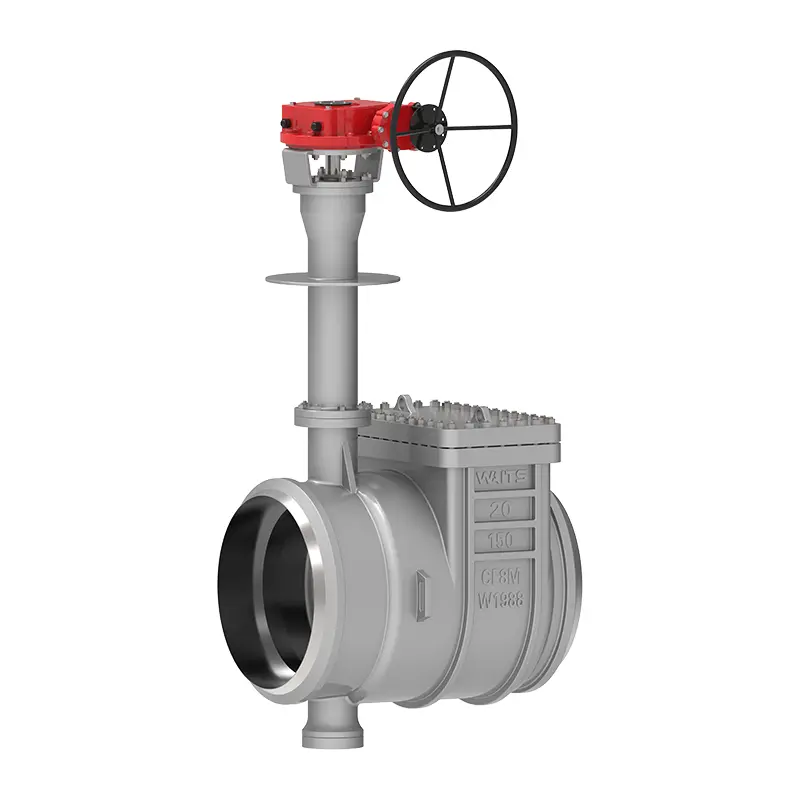

Cryogenic Top Entry Butterfly Valve

ວາວ butterfly ເທິງ Cryogenic, ປ່ຽງທີ່ຜະລິດໂດຍພື້ນຖານການຜະລິດມືອາຊີບຂອງ Waits, ມີການສະຫນອງທີ່ຫມັ້ນຄົງແລະປະສິດທິພາບສູງ, ໂດຍສະເພາະແມ່ນເຫມາະສົມສໍາລັບສະພາບແວດລ້ອມທີ່ມີອຸນຫະພູມຕ່ໍາທີ່ສຸດ. ພວກເຮົາຮູ້ດີວ່າຄຸນນະພາບຂອງຜະລິດຕະພັນແມ່ນຫຼັກຂອງການຜະລິດແລະການຂາຍ, ແລະຈະສະຫນອງການບໍລິການຫລັງການຂາຍທີ່ສົມບູນແບບກັບເຈົ້າ, ຫວັງວ່າຈະສ້າງຄວາມສໍາພັນຮ່ວມມືໃນໄລຍະຍາວກັບທ່ານ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ປ່ຽງ butterfly ເທິງ cryogenic ເປັນປ່ຽງ butterfly ອາຍຸຍືນ, ປະຫຍັດພະລັງງານ. ພວກເຮົາໄດ້ນໍາສະເຫນີເຕັກໂນໂລຊີໃຫມ່ຢ່າງຫ້າວຫັນໃນລະຫວ່າງການອອກແບບແລະການຜະລິດ, ແລະທີມງານປະກອບອາຊີບອຸດສາຫະກໍາໄດ້ຕິດຕາມກວດກາຄໍາແນະນໍາຕະຫຼອດຂະບວນການ.
The components of this butterfly valve mainly include valve body, butterfly plate, sealing ring, transmission mechanism, etc. The structural design adopts two-dimensional or three-dimensional eccentric principle, and a new process of elastic sealing or hard and soft multi-level sealing compatibility is used to reduce the torque in operation, which is more labor-saving and energy-saving.
ໃນເວລາດຽວກັນ, ຄວາມຕ້ານທານ corrosion ໂດຍລວມ, ການຕໍ່ຕ້ານອຸນຫະພູມສູງແລະການສວມໃສ່ຂອງປ່ຽງ butterfly ເທິງ cryogenic ແມ່ນດີເລີດ, ເຊິ່ງພຽງພໍທີ່ຈະຮັບມືກັບສະພາບການເຮັດວຽກທີ່ສັບສົນຕ່າງໆໂດຍບໍ່ມີການບໍາລຸງຮັກສາເລື້ອຍໆຫຼືການທົດແທນ.

ມາດຕະຖານການຈັດຕັ້ງປະຕິບັດ

Design standards	API 609, EN 593, GB/T 24925
ມາດຕະຖານ Flange	ASME B16.25 (BW)
ການອອກແບບກັນໄຟ	API 607, API 6FA
ວິທີການເຊື່ອມຕໍ່	BW, RF
ການຍອມຮັບການທົດສອບອຸນຫະພູມປົກກະຕິ	API 598, ANSI/FCI 70-2, EN 12266, ISO 5208
ການຍອມຮັບການທົດສອບອຸນຫະພູມຕ່ໍາ	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
ຄວາມຍາວຂອງໂຄງສ້າງ	API 609, ASME B16.10, EN 558, ISO 5752
ລະດັບຄວາມກົດດັນແລະອຸນຫະພູມ	ASME B16.34,
Low leakage standards	ISO 15848-1, API 622
ການອອກແບບຕ້ານການກັດກ່ອນ	NACE MR 0103 ，NACE MR 0175

ຄໍາຮ້ອງສະຫມັກ

ຂະໜາດ	NPS3 ~ NPS48 DN80 ~ DN1200
ຊ່ວງຄວາມກົດດັນ	CL150~CL1500 PN6~ PN250
ຊ່ວງອຸນຫະພູມ	-196°C ~ +150°C
ຂອບເຂດຄໍາຮ້ອງສະຫມັກ
Drive mode	ຄູ່ມື, pneumatic, ໄຟຟ້າ
ຮ່າງກາຍວາວ	A351 CF3, CF8, CF3M, CF8M ແລະອື່ນໆ.
ແຜ່ນວາວ	A351 CF3, CF8, CF3M, CF8M ແລະອື່ນໆ.
ບ່ອນນັ່ງວາວ	ສະແຕນເລດ + STL; ສະແຕນເລດ + ກາຟ
ປ່ຽງ	XM-19, Gr660 Ty2/HT

ຄຸນສົມບັດປະສິດທິພາບ

1. ປ່ຽງ butterfly ດ້ານເທິງ cryogenic ໄດ້ຖືກອອກແບບທີ່ມີຂອບ bevel double ແລະ eccentricity ຂະຫນາດນ້ອຍ. ແຮງບິດຂອງມັນໄປຮອດລະດັບຊັ້ນນໍາ (40% ~ 60% ຂອງມິດສະຫາຍ), ແລະລາຄາໄຟຟ້າແລະ pneumatic ທີ່ກົງກັນແມ່ນມີປະໂຫຍດຫຼາຍ;
2. ປ່ຽງປ່ຽງແລະວົງການປະທັບຕາໄດ້ຖືກອອກແບບເປັນສ່ວນແຍກຕ່າງຫາກ, ແລະປ່ຽງມີພອດກວດກາເພື່ອງ່າຍຕໍ່ການບໍາລຸງຮັກສາແລະການທົດແທນ.
3. ແຜ່ນວາວແລະລໍາຕົ້ນວາວຖືກອອກແບບດ້ວຍກະແຈຄູ່ຂຶ້ນແລະລົງ, ເຊິ່ງຈະບໍ່ຕິດຢູ່ໃນອຸນຫະພູມຕ່ໍາ, ແລະມີການອອກແບບຕ້ານການບິນຂອງ API 609;
4. ດ້ານການຜະນຶກມີເກືອບສູນສວມໃສ່ແລະຊີວິດການບໍລິການຍາວ;
5. ມັນມີລະດັບຄວາມກ້ວາງຂອງຄໍາຮ້ອງສະຫມັກ, ລວມທັງອຸປະກອນອຸນຫະພູມຕ່ໍາສຸດເຊັ່ນ: LNG, propylene, ແລະ ethylene;
6. ມັນຮົ່ວ API598 ໃນອຸນຫະພູມຫ້ອງແລະ 1/3 ຂອງ BS6364 ໃນອຸນຫະພູມຕ່ໍາ. ມັນຕອບສະຫນອງຄວາມຕ້ອງການຜະນຶກເຂົ້າກັນໃນທາງບວກແລະປີ້ນກັບກັນຂອງ BS6364 ໃນອຸນຫະພູມຕ່ໍາ;
7. ຮ່າງກາຍວາວແລະບ່ອນນັ່ງປ່ຽງແມ່ນອົງປະກອບແຍກຕ່າງຫາກ, ແລະບ່ອນນັ່ງປ່ຽງແລະວົງການປະທັບຕາສາມາດເຮັດດ້ວຍວັດສະດຸທີ່ແຕກຕ່າງກັນ;
8. ສາມ eccentricities: ເສັ້ນສູນກາງຂອງ shaft ໄດ້ deviates ຈາກເສັ້ນສູນກາງຂອງພື້ນຜິວປະທັບຕາ, ເສັ້ນສູນກາງຂອງ shaft ໄດ້ deviates ເລັກນ້ອຍຈາກເສັ້ນສູນກາງຂອງທໍ່, ແລະເສັ້ນສູນກາງຂອງ valve body sealing ດ້ານ (ໂກນ oblique. ) ປະກອບເປັນຕໍາແຫນ່ງມຸມກັບເສັ້ນສູນກາງຂອງທໍ່;
