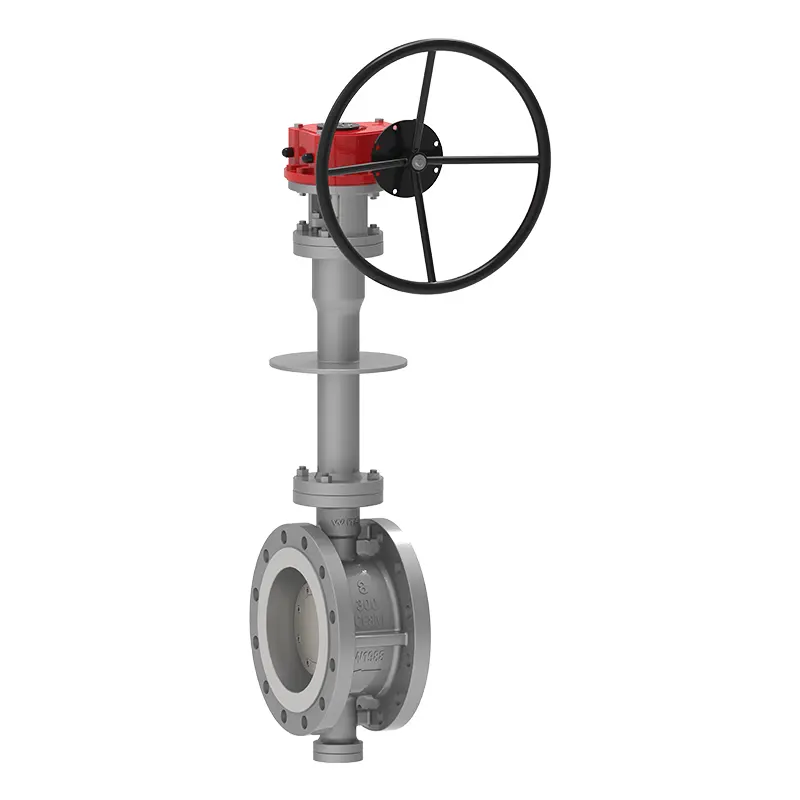

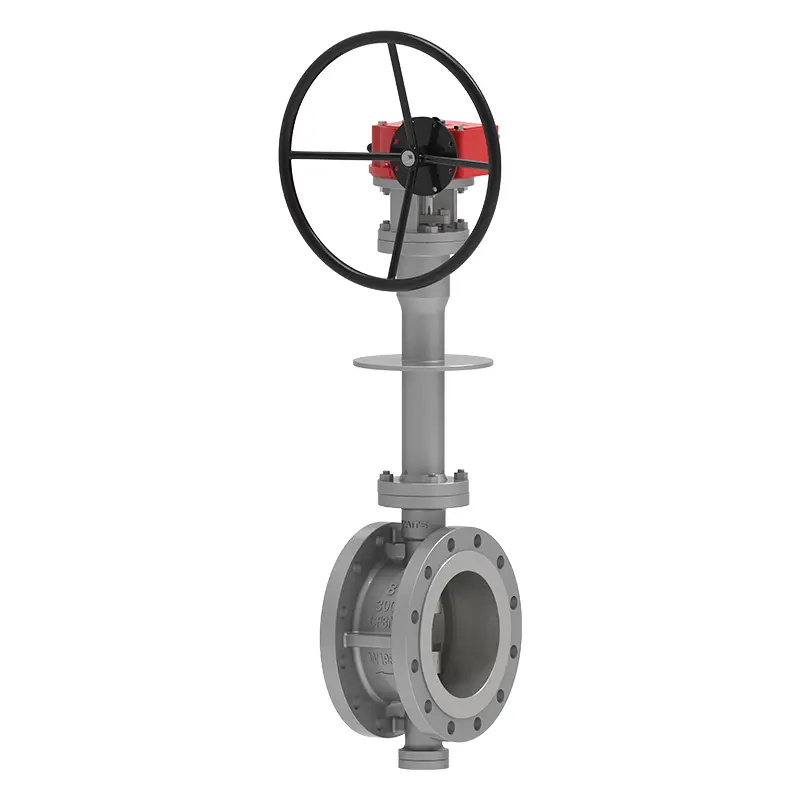

Cryogenic Side Entry Butterfly Valve

ວາວ butterfly entry ດ້ານ cryogenic ທີ່ຜະລິດໂດຍ Waits ແມ່ນເຮັດດ້ວຍວັດຖຸດິບທີ່ມີຄຸນນະພາບສູງແລະຖືກຄວບຄຸມຄຸນນະພາບຕະຫຼອດຂະບວນການ. ມັນມີການປະຕິບັດທີ່ດີເລີດແລະການປະຕິບັດຄ່າໃຊ້ຈ່າຍສູງ. ປ່ຽງນີ້ສາມາດຮັບມືກັບອຸນຫະພູມຕ່ໍາທີ່ສຸດແລະເຫມາະສົມກັບສະພາບການເຮັດວຽກທີ່ສັບສົນຫຼາຍ. ພວກເຮົາມີປະສົບການ 30 ປີໃນການຜະລິດວາວແລະຮັກສາການບຸກເບີກແລະນະວັດຕະກໍາ. ພວກເຮົາຫວັງວ່າຈະມີການຮ່ວມມືໃນໄລຍະຍາວກັບລູກຄ້າຫຼາຍຂຶ້ນ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ປ່ຽງ butterfly entry side cryogenic ເປັນປ່ຽງ butterfly ທີ່ມີອາຍຸຍືນ, ປະຫຍັດພະລັງງານທີ່ພັດທະນາໃຫມ່ໂດຍ Waits. ມັນປະກອບດ້ວຍຮ່າງກາຍວາວ, ແຜ່ນ butterfly, ວົງການຜະນຶກ, ກົນໄກການສົ່ງແລະອົງປະກອບຕົ້ນຕໍອື່ນໆ. ໂຄງສ້າງຂອງມັນຮັບຮອງເອົາການອອກແບບຫຼັກການ eccentric ສອງມິຕິຫຼືສາມມິຕິລະດັບ, ແລະນໍາໃຊ້ເຕັກໂນໂລຢີໃຫມ່ທີ່ເຂົ້າກັນໄດ້ກັບປະທັບຕາ elastic ຫຼືປະທັບຕາຫຼາຍລະດັບແຂງແລະອ່ອນ, ເຊິ່ງຊ່ວຍຫຼຸດຜ່ອນແຮງບິດໃນເວລາທີ່ວາວ butterfly ເຮັດວຽກ, ປະຫຍັດຄວາມພະຍາຍາມແລະພະລັງງານຫຼາຍ. ການອອກແບບດັ່ງກ່າວແລະການຄັດເລືອກຂະບວນການຍັງສາມາດຮັບປະກັນການຕໍ່ຕ້ານ corrosion ໂດຍລວມ, ການຕໍ່ຕ້ານອຸນຫະພູມສູງແລະການຕໍ່ຕ້ານການສວມໃສ່ຂອງວາວ butterfly.

ມາດຕະຖານການຈັດຕັ້ງປະຕິບັດ

ມາດຕະຖານການອອກແບບ	API 609, EN 593, GB/T 24925
ມາດຕະຖານ Flange	ASME B16.25 (BW)
Fireproof design	API 607, API 6FA
ວິທີການເຊື່ອມຕໍ່	BW, RF
ການຍອມຮັບການທົດສອບອຸນຫະພູມປົກກະຕິ	API 598, ANSI/FCI 70-2, EN 12266, ISO 5208
ການຍອມຮັບການທົດສອບອຸນຫະພູມຕ່ໍາ	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
ຄວາມຍາວຂອງໂຄງສ້າງ	API 609, ASME B16.10, EN 558, ISO 5752
ລະດັບຄວາມກົດດັນແລະອຸນຫະພູມ	ASME B16.34,
ມາດຕະຖານການຮົ່ວໄຫຼຕ່ໍາ	ISO 15848-1, API 622
ການອອກແບບຕ້ານການກັດກ່ອນ	NACE MR 0103, NACE MR 0175

ຄໍາຮ້ອງສະຫມັກ

ຂະໜາດ	NPS3 ~ NPS52 DN80 ~ DN1300
ຊ່ວງຄວາມກົດດັນ	CL150~CL1500 PN6~ PN250
ຊ່ວງອຸນຫະພູມ	-196°C ~ +120°C
ຂອບເຂດຄໍາຮ້ອງສະຫມັກ
ໂໝດຂັບ	ຄູ່ມື, pneumatic, ໄຟຟ້າ
Valve body	A351 CF3, CF8, CF3M, CF8M ແລະອື່ນໆ.
ແຜ່ນວາວ	A351 CF3, CF8, CF3M, CF8M ແລະອື່ນໆ.
ບ່ອນນັ່ງວາວ	ສະແຕນເລດ + STL; ສະແຕນເລດ + ກາຟ
ປ່ຽງ	XM-19, Gr660 Ty2/HT

ຄຸນສົມບັດປະສິດທິພາບ

1. ປ່ຽງ butterfly ດ້ານ cryogenic ຮັບຮອງເອົາການອອກແບບ bevel double ແລະ eccentricity ຂະຫນາດນ້ອຍ: torque ບັນລຸລະດັບຊັ້ນນໍາພາຍໃນປະເທດ (40% ~ 60% ຂອງມິດສະຫາຍ), ແລະລາຄາໄຟຟ້າແລະ pneumatic ທີ່ກົງກັນແມ່ນໄດ້ປຽບຫຼາຍ;
2. ບ່ອນນັ່ງປ່ຽງແລະວົງການປະທັບຕາສາມາດໄດ້ຮັບການທົດແທນອອນໄລນ໌ດ້ວຍການອອກແບບການບໍາລຸງຮັກສາ: ບ່ອນນັ່ງປ່ຽງແລະວົງການປະທັບຕາແມ່ນແຍກອອກ, ແລະປ່ຽງມີພອດກວດກາສໍາລັບການບໍາລຸງຮັກສາງ່າຍແລະການທົດແທນ.
3. ຄີຄູ່ເທິງແລະຕ່ໍາຂອງແຜ່ນວາວແລະລໍາຕົ້ນວາວສາມາດຮັບປະກັນວ່າມັນຈະບໍ່ຕິດຢູ່ໃນອຸນຫະພູມຕ່ໍາ, ແລະໃນເວລາດຽວກັນຕອບສະຫນອງການອອກແບບຕ້ານການບິນຂອງ API 609;
4. ແຮງບິດຂອງປ່ຽງມີຂະຫນາດນ້ອຍ: ດ້ານການຜະນຶກແມ່ນຢູ່ໃກ້ກັບສູນການສວມໃສ່, ເຊິ່ງຍືດອາຍຸການບໍລິການຂອງປ່ຽງ;
5. It has a wide range of applications and can be used for ultra-low temperature devices such as LNG, propylene, and ethylene;
6. ການປະຕິບັດການຜະນຶກທີ່ດີ: ການຮົ່ວໄຫຼໃນອຸນຫະພູມປົກກະຕິແມ່ນ API598, ແລະການຮົ່ວໄຫຼໃນອຸນຫະພູມຕ່ໍາແມ່ນ 1/3 ຂອງ BS6364. ຕອບສະຫນອງຄວາມຕ້ອງການປະທັບຕາໃນທາງບວກແລະປີ້ນກັບກັນຂອງ BS6364 ໃນອຸນຫະພູມຕ່ໍາ;
7. ຮ່າງກາຍວາວແລະບ່ອນນັ່ງປ່ຽງແມ່ນອົງປະກອບແຍກຕ່າງຫາກ: ບ່ອນນັ່ງປ່ຽງແລະວົງການປະທັບຕາສາມາດເຮັດດ້ວຍວັດສະດຸທີ່ແຕກຕ່າງກັນເພື່ອຕອບສະຫນອງເງື່ອນໄຂການເຮັດວຽກ;
8. ສາມ eccentricities: ເສັ້ນສູນກາງຂອງ shaft ໄດ້ deviates ຈາກເສັ້ນສູນກາງຂອງພື້ນຜິວປະທັບຕາ, ເສັ້ນສູນກາງຂອງ shaft ໄດ້ deviates ເລັກນ້ອຍຈາກເສັ້ນສູນກາງຂອງທໍ່, ແລະເສັ້ນສູນກາງຂອງ valve body sealing ດ້ານ (ໂກນ oblique. ) ປະກອບເປັນມຸມສາກກັບເສັ້ນສູນກາງຂອງທໍ່;
