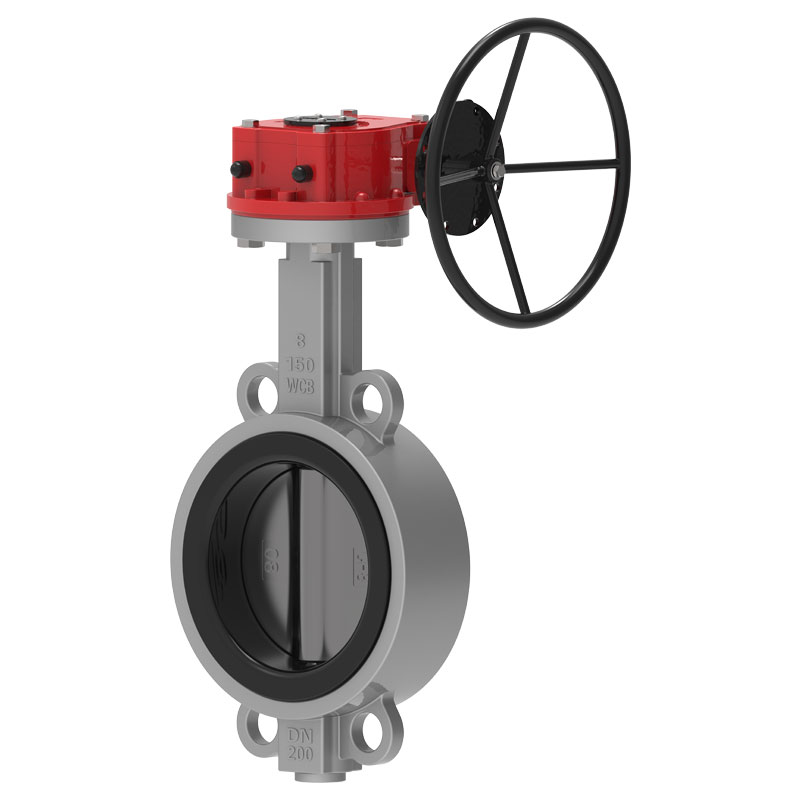

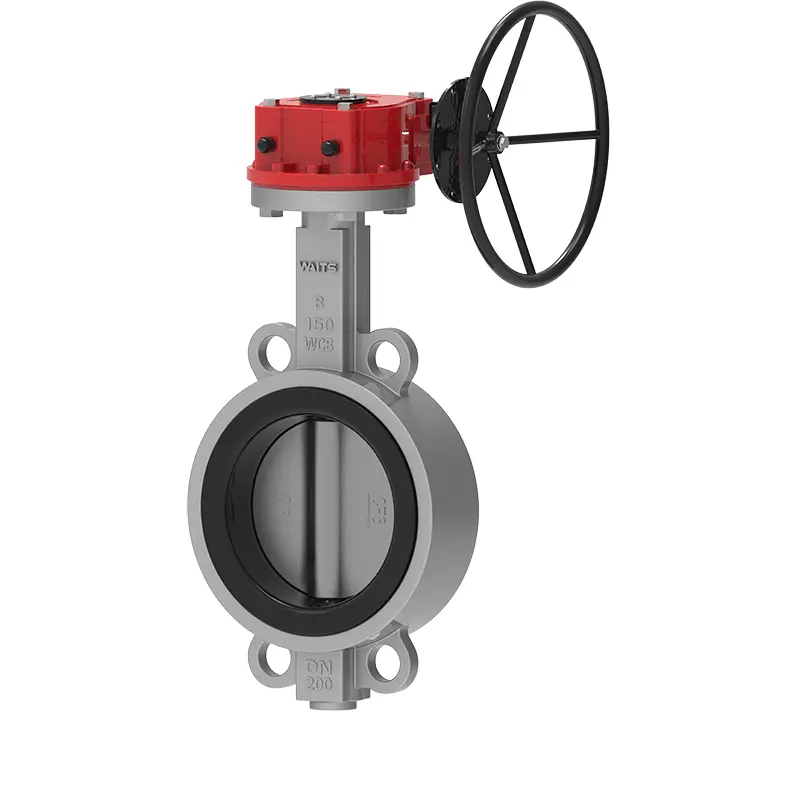

Soft Seated Wafer Butterfly Valve

Waits ເປັນຜູ້ຜະລິດປ່ຽງຂະຫນາດໃຫຍ່ແລະຜູ້ສະຫນອງທີ່ສາມາດສະຫນອງທ່ານດ້ວຍວາວ butterfly wafer ບ່ອນນັ່ງອ່ອນ. ປ່ຽງນີ້ໃຊ້ບ່ອນນັ່ງປ່ຽງຢາງ, ດີກວ່າທໍາມະຊາດຢາງທີ່ມີຄຸນນະພາບສູງ, ເຊິ່ງສາມາດບັນລຸການຮັບຮອງອາຫານ. ມັນມີຄໍາຮ້ອງສະຫມັກທີ່ດີເລີດໃນໂຮງງານຜະລິດນົມນິວຊີແລນແລະໂຮງງານ desalination Israel.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ປ່ຽງ wafer butterfly ບ່ອນນັ່ງອ່ອນຂອງ Witts ມີການອອກແບບດັ່ງຕໍ່ໄປນີ້ໃນລະຫວ່າງການອອກແບບແລະການຜະລິດ, ແລະໄດ້ຮັບການປັບປຸງໃນດ້ານການປະຕິບັດ:
1-ສູງ elastic valve seat ຢາງພາລາ
ເນື້ອໃນຢາງຂອງບ່ອນນັ່ງປ່ຽງ EPDM ແມ່ນ 50%, ແລະມັນໄດ້ຖືກທົດສອບຫຼາຍກວ່າ 10,000 ເທື່ອໃນການທົດສອບການເປີດແລະປິດ simulation ໂດຍບໍ່ມີການຮົ່ວໄຫຼ.
Shore A hardness/degree 72 ±3,200% tensile stress/Mpa≥6, tensile strength Mpa≥15, elongation at break/%≥350, ຄວາມຜິດປົກກະຕິຖາວອນໃນເວລາ break/%≦10, ຄວາມເຂັ້ມແຂງ tear/KN.m-1≥35, compression deformation ຖາວອນ (70℃*22h, ອັດຕາການບີບອັດ 25%)/%≦20.
ເມື່ອປຽບທຽບກັບບ່ອນນັ່ງວາວທີ່ມີຂອບແຄບ, ບ່ອນນັ່ງວາວທີ່ມີຂອບກວ້າງມີຫນ້າດິນສໍາຜັດທີ່ກວ້າງກວ່າກັບ flange ຂອງທໍ່, ມີເສັ້ນຜ່າກາງປະມານ 20 ມມ, ແລະການປະຕິບັດການຜະນຶກຂອງການຕິດຕັ້ງທີ່ດີກວ່າ.
2-The butterfly plate and the valve shaft are connected without pins , ເຊິ່ງຢ່າງສົມບູນສາມາດຫຼີກເວັ້ນການຮົ່ວໄຫຼແລະການ corrosion ທີ່ເກີດຈາກການຕິດຕັ້ງ pins. ປ່ຽງປ່ຽງແມ່ນງ່າຍທີ່ຈະ disassemble, ເຊິ່ງສະດວກສໍາລັບການປ່ຽນບ່ອນນັ່ງປ່ຽງ.
3- ຮ່າງກາຍວາວໄດ້ຖືກຕິດຕັ້ງດ້ວຍອຸປະກອນຕ້ານການບິນ, ເຊິ່ງດີກວ່າແລະປອດໄພກວ່າທີ່ຈະໃຊ້ໃນທໍ່.

ມາດຕະຖານການຈັດຕັ້ງປະຕິບັດ

ມາດຕະຖານການອອກແບບ	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
ຈົບມາດຕະຖານ	ມາດຕະຖານການປະຕິບັດ ANSI B16.1 CL. 125LB ແລະ B16.5 CL. 150LB DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 ແລະ PN16 AS 2129 ຕາຕະລາງ D ແລະ E BS 10 ຕາຕະລາງ D ແລະ E MSS SP44 CL. 150LB AWWA C207 150LB ISO 2531 PN6, PN10 and PN16 ISO 7005 PN6, PN10 ແລະ PN16
ການກວດກາ ແລະການທົດສອບ	API 598 ISO 5208 EN 12266
ໃບໜ້າ	ISO 5752, EN 558, MSS SP67 API 609 DIN3202
ດ້ານເທິງ	ISO 5211

ຄໍາຮ້ອງສະຫມັກ

ອຸນຫະພູມປະຕິບັດງານ	-45 ℃ ~ + 150 ℃
SIZE	2"-32" DN50-DN800 34"-80"DN850-DN2000
ຄວາມກົດດັນການເຮັດວຽກ / CWP	16BAR 10BAR
ແກະ	24BAR 15BAR
ປະທັບຕາ	18BAR 10BAR
ການທົດສອບທາງອາກາດ	6BAR 6BAR
ສະພາບແວດລ້ອມການດໍາເນີນງານ	Ballast ແລະ bilge ລະບົບການປຸງແຕ່ງເຄມີ ໂຮງງານ Desalination, rigs ເຈາະ, ນ້ໍາດື່ມ ຜົງແຫ້ງ, ອາຫານແລະເຄື່ອງດື່ມ, ໂຮງງານອາຍແກັສ HAVC ອຸດສາຫະກໍາຂຸດຄົ້ນບໍ່ແຮ່, ອຸດສາຫະກໍາເຈ້ຍ, ການຈັດການຊາຍ, ນ້ໍາທະເລ, ອຸດສາຫະກໍາ້ໍາຕານ Thermo technical water treatment ນ້ໍາເສຍ
ວິທີການຂັບລົດ	Hand Lever Worm Gear Electric Pneumatic
ຮ່າງກາຍ	Cast Iron Ductile Iron Carbon Steel Stainless Steel AL-Bronze
DISC	Cast Iron Ductile Iron Carbon Steel Stainless Steel AL-Bronze
STEM	2CR13 F304 F316 F51 F53 Monel K500
ບ່ອນນັ່ງ	BUNA NBR EPDM VITON PTFE HEPDM Neoprene Hypalon ຢາງທໍາມະຊາດ

ຄຸນສົມບັດປະສິດທິພາບ

1. ປ່ຽງ wafer butterfly ບ່ອນນັ່ງອ່ອນມີຂະຫນາດນ້ອຍ, ນ້ໍາຫນັກເບົາ, ງ່າຍທີ່ຈະ disassemble ແລະສ້ອມແປງ.
2. ໂຄງສ້າງແມ່ນງ່າຍດາຍແລະຫນາແຫນ້ນ, ມີຄວາມໄວເປີດແລະປິດຂອງການດໍາເນີນງານ 90.
3. ແຮງບິດທີ່ເຮັດວຽກແມ່ນຂະຫນາດນ້ອຍ, ປະຫຍັດແຮງງານແລະແສງສະຫວ່າງ.
4. In terms of sealing performance, the gas test leakage is zero, which is very guaranteed.
5. Different component materials can be selected and applied to various media.
6. ລັກສະນະການໄຫຼຂອງແນວໂນ້ມທີ່ຈະເປັນເສັ້ນ, ແລະການປະຕິບັດການປັບແມ່ນດີ.
7. ຈໍານວນການເປີດແລະປິດການທົດສອບສາມາດບັນລຸຫຼາຍສິບພັນຄັ້ງ, ແລະຊີວິດການບໍລິການແມ່ນຍາວນານ.
