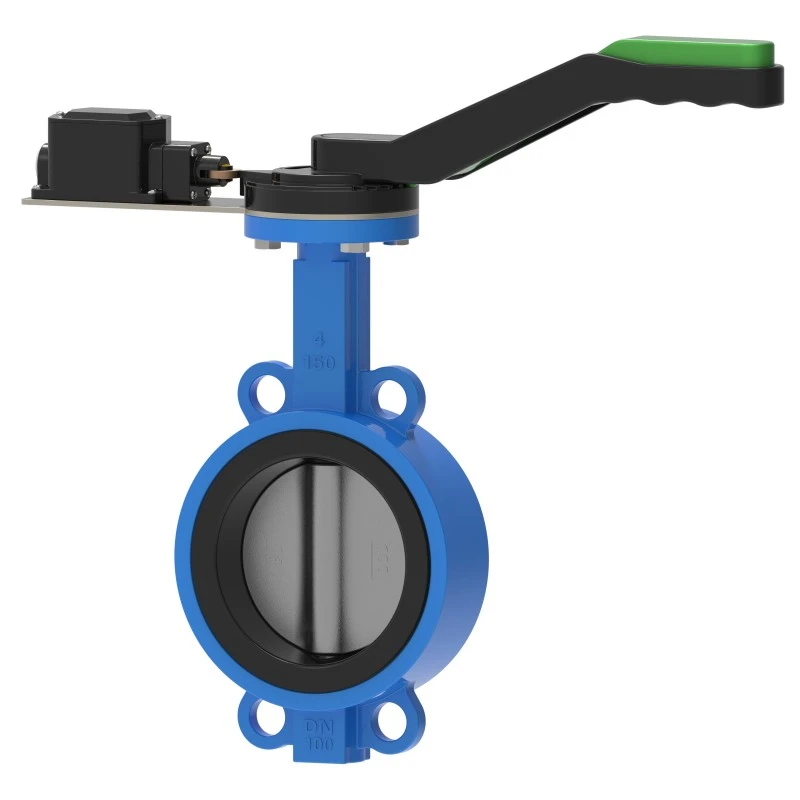

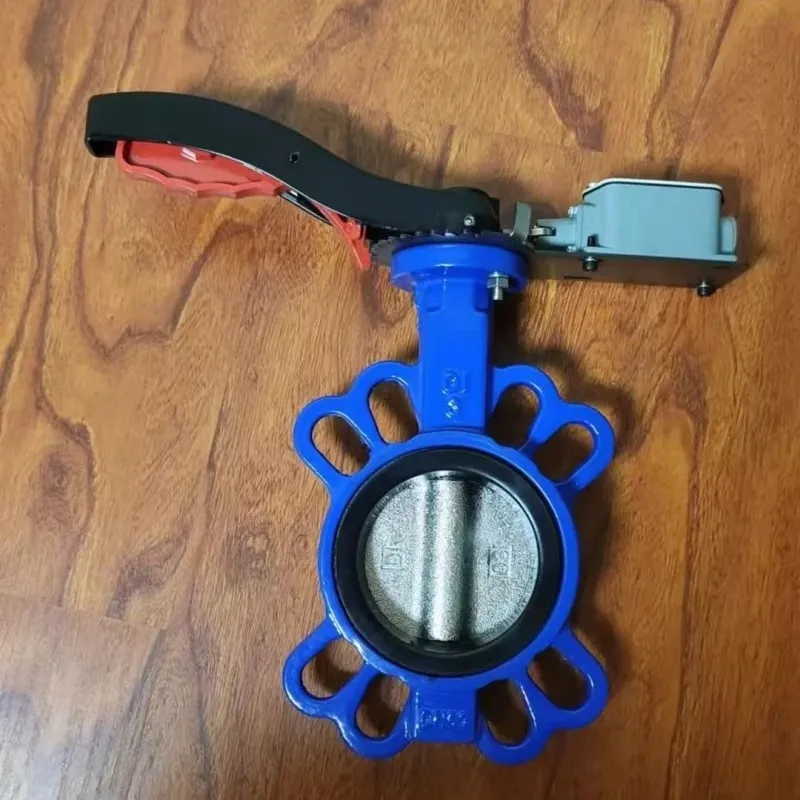

Lever Signal Actuated Wafer Butterfly Valve Touch Active

ວາວ butterfly wafer ທີ່ມີ lever ຄຸນນະພາບສູງຂອງ Waits Valve ແມ່ນມີຢູ່ກັບເຄື່ອງກະຕຸ້ນໄຟຟ້າໃນໄຕມາດທີ່ເປີດ ຫຼື ໂມດູນ. ຊຸດ V4 ຍັງສະຫນອງການຕິດຕໍ່ແຫ້ງສໍາລັບສັນຍານການອອກຄໍາຄຶດຄໍາເຫັນເປີດປິດ; ສັນຍານຜົນຕອບແທນແບບໂມດູນສາມາດເລືອກໄດ້ໂດຍຜ່ານສະວິດ DIP ເປັນ 0-5V, 0-10V, ຫຼື 4-20mA. ຄໍາສັ່ງທີ່ກໍາຫນົດເອງແມ່ນຍິນດີຕ້ອນຮັບ!

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ວາວ butterfly wafer ແບບດ່ຽວຂອງ Waits Valve ສະຫນອງການອອກແບບທີ່ຫນາແຫນ້ນ, ປະສິດທິພາບການຄວບຄຸມການໄຫຼທີ່ດີເລີດ, ແລະລາຄາທີ່ປະຫຍັດ, ເຮັດໃຫ້ມັນເປັນອຸປະກອນຄວບຄຸມທີ່ສໍາຄັນໃນລະບົບທໍ່ອຸດສາຫະກໍາ. ວາວ butterfly ຊຸດນີ້ໃຊ້ການອອກແບບຄູ່ມື, ບໍ່ມີ clutch, ບໍ່ຈໍາເປັນຕ້ອງມີ levers, clutches, ຫຼືຫ້າມລໍ້, ແລະສາມາດດໍາເນີນການດ້ວຍຕົນເອງຈາກແຮງດັນໄຟຟ້າຕົ້ນຕໍ.

ຄຸນນະສົມບັດແລະຜົນປະໂຫຍດ:

ລະດັບຄວາມກ້ວາງຂອງຂະຫນາດ

ໄດເກຍແມ່ທ້ອງທີ່ບໍ່ປີ້ນກັບກັນ

ຕົວຊີ້ບອກຕໍາແຫນ່ງກົນຈັກ intuitive ຊີ້ໃຫ້ເຫັນຕໍາແຫນ່ງວາວຢ່າງຖືກຕ້ອງ.

ຮູບແບບມາດຕະຖານແມ່ນມີເຄື່ອງເຮັດຄວາມຮ້ອນຕ້ານການຂົ້ນແລະສອງສະຫຼັບການຈໍາກັດການຊ່ວຍ. ການຈັດອັນດັບການປົກປ້ອງ: IP67

ວາວ butterfly wafer ແບບ lever ດຽວ actuated (ສໍາຜັດ, activated) ເປັນປ່ຽງ bolted ລະຫວ່າງສອງ flanges ທໍ່. ແຜ່ນຂອງມັນໝູນ 0° ຫາ 90° ຮອບແກນຂອງມັນ, ເຮັດໃຫ້ການຄວບຄຸມເປີດ ແລະ ປິດ. ມັນມີໂຄງສ້າງທີ່ຫນາແຫນ້ນ, ນ້ໍາຫນັກເບົາ (ພຽງແຕ່ 30% ຫາ 50% ຂອງປ່ຽງປະຕູທີ່ມີຂະຫນາດທີ່ຄ້າຍຄືກັນ), ແລະການດໍາເນີນງານໄວ. ຄຸນນະສົມບັດການອອກແບບຫຼັກຂອງມັນປະກອບມີ:

ວັດສະດຸໃນຮ່າງກາຍ: ທາດເຫຼັກສຽງໂຫວດທັງຫມົດສີຂີ້ເຖົ່າ (HT200/HT250), ທາດເຫຼັກ ductile (QT450-10), ຫຼືສະແຕນເລດ. ເຫມາະສໍາລັບທໍ່ທີ່ມີເສັ້ນຜ່າສູນກາງຈາກ DN50 ຫາ DN600.

ການເຊື່ອມຕໍ່: ມັນຂາດຕົວແປໃນຕົວແລະຖືກຍຶດລະຫວ່າງ flanges ທໍ່ໂດຍໃຊ້ bolts ຍາວ, ປະຫຍັດພື້ນທີ່ການຕິດຕັ້ງແລະຮັບປະກັນການຈັດຕໍາແຫນ່ງຂອງ flange.

Lever Signal Actuated Wafer Butterfly Valve Touch Active

ປະເພດປະທັບຕາ:

ປະທັບຕາອ່ອນ: ຂອບແຜ່ນຂອງປ່ຽງຜີເສື້ອ wafer ດຽວ actuated (ສໍາຜັດ, activated) ແມ່ນເຄືອບດ້ວຍຢາງຫຼື PTFE ປະທັບຕາ. ການຮົ່ວໄຫຼໃນອຸນຫະພູມຫ້ອງກົງກັບຊັ້ນ VI (≤0.1% x DN) ແລະເຫມາະສົມສໍາລັບອຸນຫະພູມຈາກ -20 ° C ຫາ 150 ° C.

ຄຸນສົມບັດປະສິດທິພາບ

ເມື່ອເປີດຢ່າງເຕັມສ່ວນ, ຄວາມຫນາຂອງແຜ່ນສະແດງເຖິງຄວາມຕ້ານທານການໄຫຼພຽງແຕ່, ຫຼຸດຜ່ອນຄວາມກົດດັນລົງເຖິງ 1/3 ຂອງປ່ຽງປະຕູທີ່ມີສະເປັກດຽວກັນ, ແລະສະຫນອງການໄຫຼວຽນຂອງລະບຽບການທີ່ດີເລີດ.

ປ່ຽງ butterfly wafer ທີ່ໃຊ້ໄດ້ແບບດຽວ (ສຳຜັດ) ໃຊ້ໂຄງສ້າງສາມຫຼ່ຽມ eccentric (ເຊັ່ນ: HH44X) ເພື່ອບັນລຸການເປີດ ແລະປິດທີ່ບໍ່ມີການ friction, ຍືດອາຍຸການບໍລິການຂອງຕົນ 3-5 ເທົ່າຂອງວາວ butterfly ແບບດັ້ງເດີມ.

ຄໍາຮ້ອງສະຫມັກ

ວາວ butterfly wafer ແບບ lever ດຽວ actuated (ສໍາຜັດ-activated) ສາມາດຖືກນໍາໃຊ້ໃນອຸດສາຫະກໍາປິໂຕເຄມີເຊັ່ນ: ທໍ່ນ້ໍາກັ່ນແລະອາຍແກັສ (ຫ້ອງຮຽນ 150-600) ແລະອາຊິດແລະ alkali ຖັງເກັບຮັກສາ inlets ແລະ outlets.

ກົດລະບຽບຂອງ boiler feedwater, tower cooling ການຄວບຄຸມນ້ໍາ (ການປະທັບຕາແຂງແມ່ນມັກສໍາລັບ DN200 ແລະຂ້າງເທິງ).

ການປ້ອງກັນການໄຫລວຽນຂອງປ່ຽງໄຟ, ລະບົບນ້ໍາປັບອາກາດກາງໃນອາຄານສູງ.

Lever Signal Actuated Wafer Butterfly Valve Touch Active
