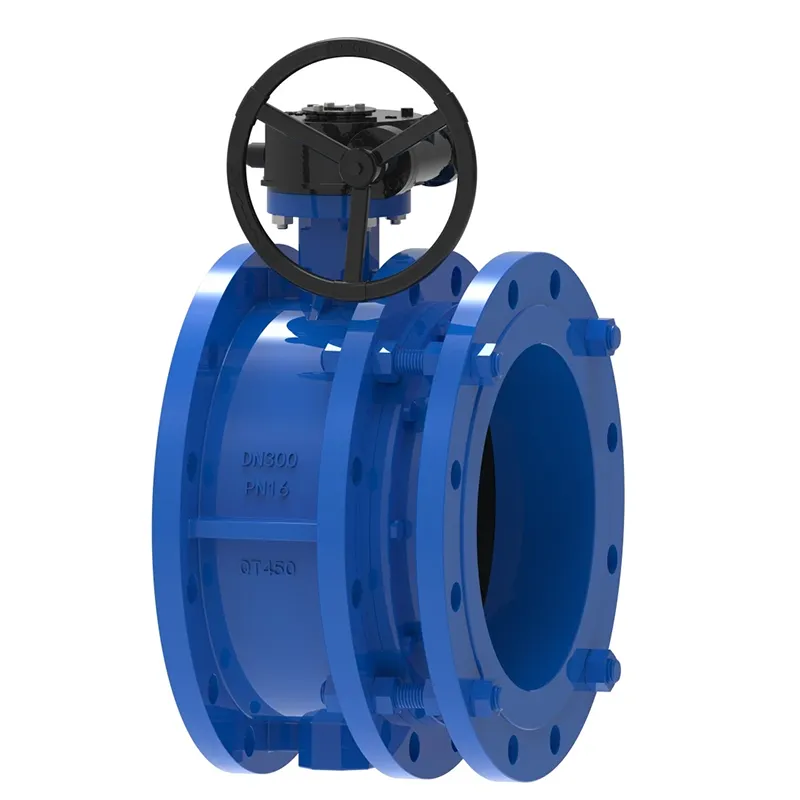

ການຂະຫຍາຍຕົວຮ່ວມ Concentric Butterfly Valve

Waits Valve ເປັນຜູ້ຜະລິດມືອາຊີບຂອງວາວ butterfly concentric Telescopic, Lug Double Eccentric Butterfly Valve, 3 PCS Flange Floating Ball Valve, Pneumatic expansion concentric valves butterfly, ແລະ ball valves. ຜະລິດຕະພັນຂອງພວກເຮົາປະຕິບັດຕາມມາດຕະຖານ API, JIS, DIN ແລະຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນນ້ໍາມັນ, ການກໍ່ສ້າງເຮືອ, ການສະຫນອງນ້ໍາແລະການລະບາຍນ້ໍາ, ການປ້ອງກັນໄຟ, ການປິ່ນປົວນ້ໍາ, ແລະລະບົບອື່ນໆ. ຖ້າທ່ານມີຄວາມຕ້ອງການດ້ານວິສະວະກໍາພິເສດສໍາລັບການປັບແຕ່ງ, ກະລຸນາຕິດຕໍ່ຫາພວກເຮົາໄດ້ທຸກເວລາ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ແຜ່ນ butterfly valve ຂອງ Telescopic concentric ກ້າວຫນ້າທາງດ້ານແມ່ນຕິດຕັ້ງຢູ່ໃນທິດທາງເສັ້ນຜ່າສູນກາງຂອງທໍ່. ໃນຊ່ອງທໍ່ຂອງທໍ່ telescopic butterfly valve body, ແຜ່ນ butterfly ຮູບເປັນແຜ່ນ rotates ປະມານແກນ, ມີມຸມຫມຸນລະຫວ່າງ 0 °ແລະ 90 °. ເມື່ອຫມຸນໄປ 90 °, ປ່ຽງເປີດຢ່າງເຕັມສ່ວນ. ເຫມາະສໍາລັບອຸນຫະພູມ ≤ 80 ℃, ນໍາໃຊ້ໃນນ້ໍາມັນ, ເຄມີ, ອາຫານ, ຢາ, ແຜ່ນແພ, ເຈ້ຍ, ພະລັງງານ, ການສະຫນອງນ້ໍາແລະການລະບາຍນ້ໍາ, ທໍ່ອາຍແກັສເພື່ອຄວບຄຸມການໄຫຼ, ສື່ຂັດຂວາງ, ແລະຊົດເຊີຍການຂະຫຍາຍຄວາມຮ້ອນແລະການຫົດຕົວຂອງທໍ່.

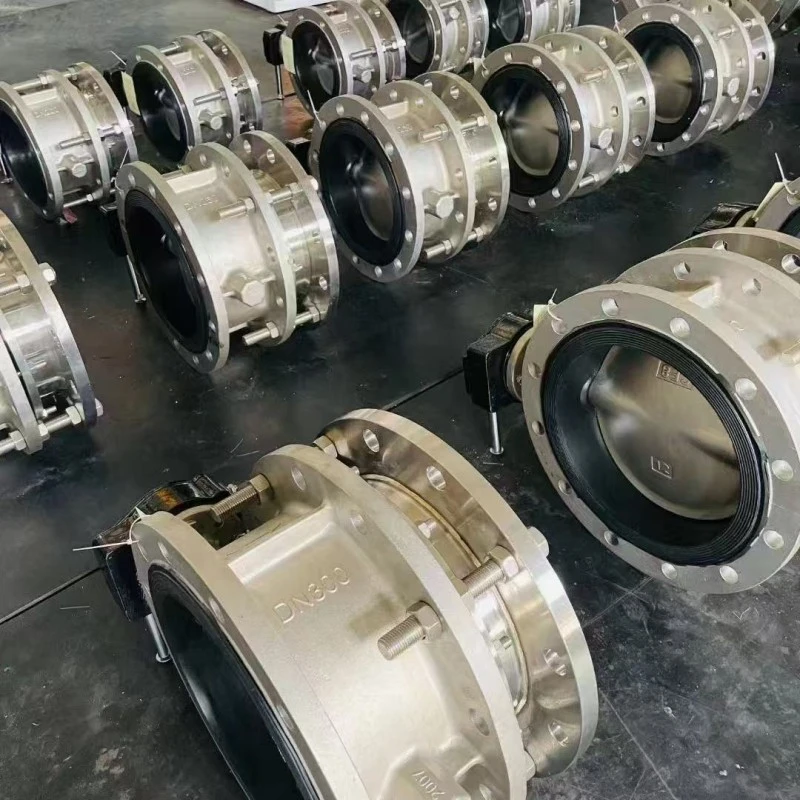

Expansion Joint Concentric Butterfly Valve

ຂໍ້ດີ:

ວາວ butterfly concentric Telescopic (ມີໂຄງສ້າງທີ່ສາມາດຂະຫຍາຍອອກພາຍໃນຂອບເຂດສະເພາະໃດຫນຶ່ງ) ບໍ່ພຽງແຕ່ອໍານວຍຄວາມສະດວກໃນການ disassembly valve, ແຕ່ຍັງຫຼຸດຜ່ອນຄວາມກົດດັນທໍ່ແລະປົກປັກຮັກສາປ່ຽງ. ໃນເວລາດຽວກັນ, ມັນຍັງບີບອັດວິທີການຕິດຕັ້ງຂອງວາວ butterfly ແລະຂໍ້ຕໍ່ຂະຫຍາຍ, ເຮັດໃຫ້ພື້ນທີ່ມີຄວາມຫນາແຫນ້ນ. ໂດຍປົກກະຕິ, ປ່ຽງປະເພດເຫຼົ່ານີ້ບໍ່ຮຽກຮ້ອງໃຫ້ມີການບໍາລຸງຮັກສາພິເສດແລະພຽງແຕ່ຕ້ອງການການສັງເກດການປົກກະຕິຂອງພາກສ່ວນການຂະຫຍາຍຕົວແລະການຫົດຕົວສໍາລັບການຮົ່ວໄຫຼແລະ detachment.

ວິທີການຕິດຕັ້ງຂອງວາວ butterfly concentric Telescopic ມີຂໍ້ດີຫຼາຍ, ຍ້ອນວ່າພຽງແຕ່ການຂະຫຍາຍການຮ່ວມກັນຕ້ອງໄດ້ຮັບການ disassembled, ເຊິ່ງຊ່ວຍປະຢັດພື້ນທີ່ການບໍາລຸງຮັກສາຫຼາຍແລະບັນລຸການບໍາລຸງຮັກສາບໍ່ມີວາວ (ວາວ butterfly ແມ່ນຫນັກກວ່າ, ຂໍ້ຕໍ່ຂະຫຍາຍແມ່ນອ່ອນກວ່າ, ແລະຄວາມເຂັ້ມຂົ້ນຂອງແຮງງານຕ່ໍາ).

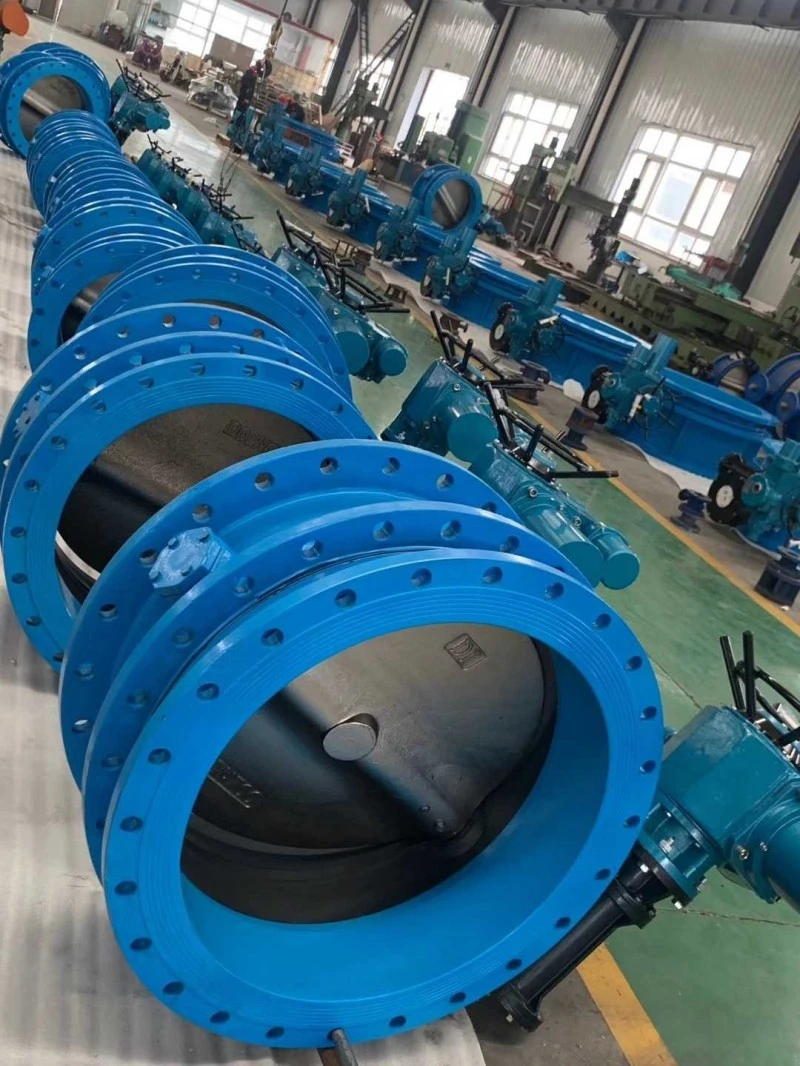

Expansion Joint Concentric Butterfly Valve

ຂໍ້ຄວນລະວັງການຕິດຕັ້ງ:

1. ມັນໄດ້ຖືກຫ້າມຢ່າງເຂັ້ມງວດທີ່ຈະຮື້ວາວ butterfly ກັບ flanges ການຂະຫຍາຍຕົວ disassembled ໃນສະຖານທີ່ກໍ່ສ້າງທໍ່; ມັນຖືກຫ້າມຢ່າງເຂັ້ມງວດທີ່ຈະຍືດຍາວ ຫຼືຫຍໍ້ໜ້າວາວຜີເສື້ອ telescopic ຢູ່ບ່ອນນັ້ນ.

2. ທໍ່ທັງສອງສົ້ນຂອງປ່ຽງການຂະຫຍາຍຕົວຕ້ອງເປັນຈຸດສູນກາງ, ແລະທັງສອງດ້ານຂອງ flange ໃນທໍ່ຈະຕ້ອງຂະຫນານ;

3. ປະຕູສ້ອມສ້ອມໜ້າແປນຄວນຖືກຮັດແໜ້ນຢ່າງສົມມາດ, ແລະບໍ່ຮັດໜ້າບັ້ງສ້ອມໜ້າແປນດ້ວຍແຮງດ້ານໜຶ່ງ;

4. ທໍ່ຂະຫຍາຍໄດ້ຖືກຕິດຕັ້ງຢູ່ຫລັງປ່ຽງ;

5. ພາກສ່ວນການຂະຫຍາຍຂອງປ່ຽງການຂະຫຍາຍຕົວບໍ່ຄວນຕິດຕັ້ງຢູ່ແຈຫຼືໃນຕອນທ້າຍຂອງທໍ່.

6. ວາວ butterfly flange ການຂະຫຍາຍຕົວຕ້ອງຖືກວາງໄວ້ຮາບພຽງກ່ອນທີ່ຈະຕິດຕັ້ງແລະບໍ່ຄວນຖືກຕໍາດ້ວຍໃຈ;

7. ຄວາມຍາວຂອງໂຄງສ້າງຂອງວາວ butterfly concentric Telescopic ແມ່ນຄວາມຍາວຕໍາ່ສຸດທີ່ໂຮງງານຜະລິດແລະຖືກດຶງກັບຄວາມຍາວຂອງການຕິດຕັ້ງ (i.e. ຄວາມຍາວຂອງການອອກແບບ) ໃນລະຫວ່າງການຕິດຕັ້ງ;

ເມື່ອຄວາມຍາວລະຫວ່າງທໍ່ເກີນຄວາມຍາວຂອງການຕິດຕັ້ງຂອງວາວ butterfly ການຂະຫຍາຍຕົວ, ກະລຸນາປັບໄລຍະຫ່າງຂອງທໍ່ແລະຢ່າບັງຄັບດຶງປ່ຽງການຂະຫຍາຍຕົວເພື່ອຫຼີກເວັ້ນການທໍາລາຍມັນ;

9. ປ່ຽງ butterfly ຂອງ Telescopic concentric butterfly valve ສາມາດຕິດຕັ້ງຢູ່ໃນຕໍາແຫນ່ງໃດ. ເມື່ອນໍາໃຊ້ສໍາລັບການຊົດເຊີຍອຸນຫະພູມ, ຫຼັງຈາກການຕິດຕັ້ງທໍ່ໄດ້ຖືກສໍາເລັດ, ວົງເລັບຄວນໄດ້ຮັບການຕິດຕັ້ງຢູ່ທັງສອງສົ້ນຕາມແກນທໍ່ເພື່ອປ້ອງກັນບໍ່ໃຫ້ທໍ່ການຂະຫຍາຍຕົວຂອງວາວຂະຫຍາຍຖືກດຶງອອກ. ແຮງສະຫນັບສະຫນູນຂອງວົງເລັບຖືກຄິດໄລ່ຕາມສູດດັ່ງຕໍ່ໄປນີ້, ແລະມັນຖືກຫ້າມຢ່າງເຂັ້ມງວດເພື່ອເອົາຕົວຍຶດອອກໃນລະຫວ່າງການປະຕິບັດງານ;

ວິທີການເລືອກ:

ຮູບແບບໂຄງສ້າງຂອງວາວ butterfly telescopic concentric ແບ່ງອອກເປັນສອງປະເພດ: ວາວ butterfly telescopic concentric ແລະວາວ butterfly telescopic eccentric. ອີງຕາມກົນໄກການເຮັດວຽກທີ່ແຕກຕ່າງກັນ, ມັນສາມາດແບ່ງອອກເປັນວາວຜີເສື້ອ telescopic ຂັບເຄື່ອນດ້ວຍແມ່ທ້ອງ, ປ່ຽງຜີເສື້ອ telescopic pneumatic, ແລະວາວ butterfly telescopic ໄຟຟ້າ.

ອີງຕາມອຸປະກອນການຜະນຶກທີ່ແຕກຕ່າງກັນ, ມັນໄດ້ຖືກແບ່ງອອກເປັນປ່ຽງ butterfly telescopic ອ່ອນປະທັບຕາແລະໂລຫະແຂງ sealed ວາວ butterfly telescopic.

ວາວ butterfly ທີ່ມີຄວາມເຂັ້ມຂຸ້ນຂອງ telescopic ໂດຍທົ່ວໄປແມ່ນໃຊ້ສໍາລັບທໍ່ນ້ໍາສະອາດທີ່ມີອຸນຫະພູມ T> 80 ℃, ແລະທໍ່ບໍ່ມີສານກັດກ່ອນ. ວາວ butterfly telescopic ປິດຢ່າງແຫນ້ນຫນາໄດ້ຖືກນໍາໃຊ້ທົ່ວໄປໃນທໍ່ສົ່ງຄວາມຮ້ອນອາຍນ້ໍາທີ່ມີອຸນຫະພູມ T>425 ℃. ດັ່ງນັ້ນ, ໃນເວລາທີ່ເລືອກວາວ butterfly telescopic, ມັນຈໍາເປັນຕ້ອງໄດ້ຊີ້ແຈງຂະຫນາດກາງ, ອຸນຫະພູມ, ຄວາມກົດດັນ, ແລະອື່ນໆເພື່ອເຮັດໃຫ້ການເລືອກທີ່ຖືກຕ້ອງ.

Expansion Joint Concentric Butterfly Valve
