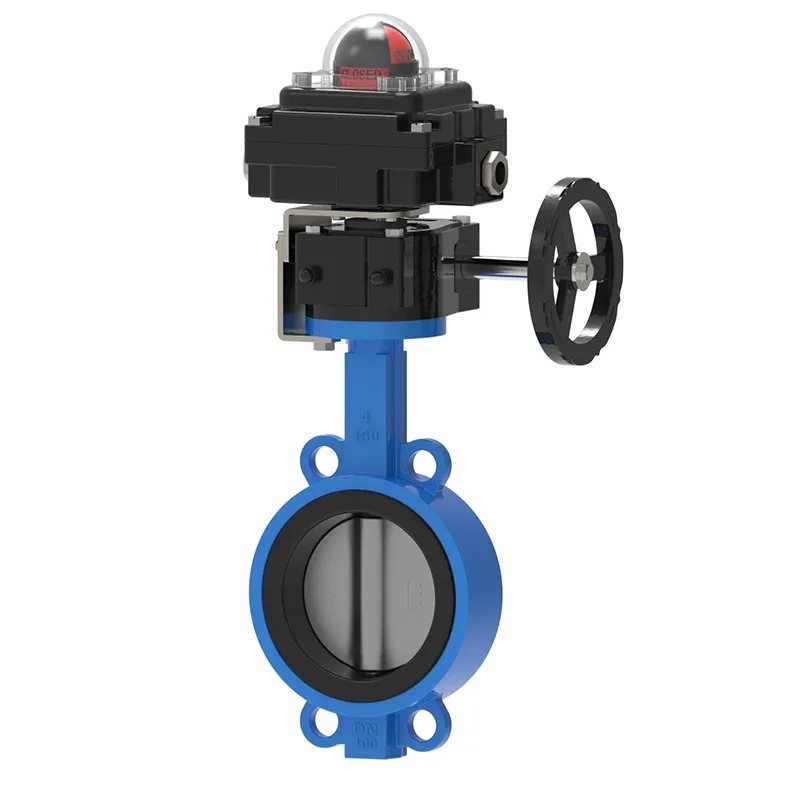

Butterfly Valve with Limit Switch

Butterfly Valve ຄຸນະພາບສູງທີ່ມີ Limit Switch switch ຂອງ Waits valve ຖືກນໍາໃຊ້ສໍາລັບການຊີ້ບອກໄລຍະໄກຂອງຕໍາແຫນ່ງວາວຄູ່ມື, ລວມທັງ 2-way single pole double throw (SPDT) ສະຫຼັບກົນຈັກ, terminals wiring, ໄຟຕົວຊີ້ວັດສາຍຕາ, ທີ່ຢູ່ອາໄສ, ການຕິດຕັ້ງໂຮງງານຜະລິດແລະການທົດສອບ. ອອກແບບພິເສດສໍາລັບ lever ແລະ gear butterfly valves.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ເນື່ອງຈາກໂຮງງານຜະລິດແລະຂະບວນການຂອງພວກເຂົາກາຍເປັນຄວາມສັບສົນຫຼາຍຂື້ນແລະອີງໃສ່ຄໍາຕິຊົມຂອງລະບົບໃນເວລາທີ່ແທ້ຈິງ, ລູກຄ້າຈໍານວນຫຼາຍກໍາລັງຕ້ອງການຄໍາຕິຊົມໄຟຟ້າເພີ່ມຂຶ້ນສໍາລັບທັງປ່ຽງຄູ່ມືແລະອັດຕະໂນມັດ. ແຕ່ລະວາວແມ່ນແຕກຕ່າງກັນ, ສະນັ້ນ Waits valve modification Butterfly Valve with Limit Switch ຈະໃຫ້ບໍລິການທີ່ກໍາຫນົດເອງໂດຍອີງໃສ່ປ່ຽງຕົວຢ່າງແລະກ່ອງສະຫຼັບທີ່ຕ້ອງການ.

ຂໍ້ໄດ້ປຽບ

ຜະລິດຕະພັນຕົວຊີ້ວັດຕໍາແຫນ່ງວາວລາຄາຖືກ

ຮ້ອນ melt ກາວ baking powder coating shell

2-channel single pole double throw (SPDT) ສະຫຼັບກົນຈັກ, rating ໃນປັດຈຸບັນ 16 amperes

ທ່ານສາມາດຊີ້ບອກສະຖານະການເປີດ / ປິດໂດຍຜ່ານການສະແດງໃຫ້ເຫັນໄດ້ຢ່າງຊັດເຈນເປັນວົງມົນຊີ້ບອກ

ກ້ອງຖ່າຍຮູບແມ່ນງ່າຍທີ່ຈະປັບແລະການປັບຕົວຢູ່ໃນສະຖານທີ່ແມ່ນງ່າຍດາຍ. ບໍ່ມີເຄື່ອງມືທີ່ຕ້ອງການ.

ສອງສ່ວນຕິດຕໍ່ທໍ່ NPT 1/2 ນິ້ວ

Butterfly Valve with Limit Switch ເປັນສະຫຼັບຂີດຈຳກັດຄູ່ມືທີ່ເໝາະສົມກັບປ່ຽງບານຂະໜາດ 8 ນິ້ວ ແລະວາວຜີເສື້ອ. ປ່ຽງດັ່ງກ່າວປະຕິບັດຕາມມາດຕະຖານ ISO5211, ຕອບສະຫນອງການຈັດອັນດັບ NEMA 4X, ແລະມີອຸປະກອນລັອກໃນຕົວ. ສະວິດມາດຕະຖານ SPDT 10 ampere @ 120VAC limit.

ສະວິດຈຳກັດແມ່ນອຸປະກອນກົນຈັກໄຟຟ້າທີ່ເຊື່ອມຕໍ່ກົນຈັກກັບຕົວກະຕຸ້ນກັບສະວິດໄຟຟ້າ. ສະວິດຈຳກັດແມ່ນອຸປະກອນຄວບຄຸມທີ່ຂັບເຄື່ອນໂດຍການເຄື່ອນໄຫວຂອງວັດຖຸ. ໃນສັ້ນ, ປຸ່ມຈໍາກັດສາມາດຕິດຕາມການເຄື່ອນໄຫວຂອງວັດຖຸອື່ນໆ.

ສະວິດຂີດຈຳກັດກົນຈັກມີຄວາມຖືກຕ້ອງສູງ ແລະສາມາດເຮັດຊ້ຳໄດ້. ເຊັນເຊີຕິດຕໍ່ໄດ້ຖືກນໍາໃຊ້ເພື່ອກວດຫາການປະກົດຕົວແລະຕໍາແຫນ່ງຂອງວັດຖຸໃນການດໍາເນີນງານອຸດສາຫະກໍາ.

ປະເພດຂອງການສະຫວິດຈໍາກັດແມ່ນປົກກະຕິແລ້ວແບ່ງອອກເປັນສີ່ປະເພດ: ປະເພດ whisker, ປະເພດ roller, ປະເພດ lever, ແລະປະເພດ plunger. ພວກມັນຖືກຕັ້ງຄ່າເປັນເປີດປົກກະຕິ, ປິດປົກກະຕິ, ຫຼືທັງສອງ. ໃນບາງແອັບພລິເຄຊັນ, ປຸ່ມຈຳກັດໄດ້ຖືກປ່ຽນແທນດ້ວຍເຊັນເຊີໃກ້ຄຽງ.

ເມື່ອວັດຖຸໃດນຶ່ງເຂົ້າມາສຳຜັດກັບລີເວີສະວິດຂີດຈຳກັດ (ຫຼື plunger), ລີເວີຈະຍ້າຍໄລຍະຫ່າງທີ່ກຳນົດໄວ້ກ່ອນຈົນກວ່າການຕິດຕໍ່ຈະເປີດໃຊ້ງານ. Overtravel ໝາຍເຖິງ lever ເຄື່ອນທີ່ເກີນໄລຍະທາງທີ່ກຳນົດໄວ້ລ່ວງໜ້າ. ຈຸດຕົ້ນຕໍ.

ຂໍ້ມູນຈໍາເພາະຂອງ switch limit

ເນື່ອງຈາກ Butterfly Valve with Limit Switch ຖືກອອກແບບມາສໍາລັບການປະຕິບັດງານສະເພາະ, ແຕ່ລະ switch limit ຕ້ອງໄດ້ຮັບການປັບຕາມຄໍາຮ້ອງສະຫມັກ. ກະລຸນາກວດເບິ່ງຕົວກໍານົດການຕໍ່ໄປນີ້ເພື່ອປະເມີນຄວາມເຂົ້າກັນໄດ້ຂອງສະວິດຂອບເຂດຈໍາກັດກັບຄໍາຮ້ອງສະຫມັກເປົ້າຫມາຍຂອງທ່ານ.

Shell: Die cast ອະລູມິນຽມ: O-ring seal

ທາງເລືອກ 304 ແລະ 316 ໂຄງສ້າງສະແຕນເລດ

ການເຄືອບ: ການເຄືອບຝຸ່ນ Polyester (ຊົ່ວໂມງ)

O-ring: ຢາງ Nitrile (ມາດຕະຖານ) -25 ℃ -85 ℃ (ຊົ່ວໂມງ)

ປະເພດສະພາບແວດລ້ອມ: 4, 4X, IP67

ເກຣດປ້ອງກັນການລະເບີດ: Cl 1 zone 1, Ex d IIC T6 Gb

ການຈັດປະເພດພາກພື້ນ: Nema 4, Nema 7

Fastener: ສະແຕນເລດ

ແກນ: Namur ສະແຕນເລດ

ກະທູ້ NPT ສອງນິ້ວເຄິ່ງ

ຕິດຕໍ່ພົວພັນ terminal block: 8

ແຮງດັນໄຟຟ້າ: 120VAC, 12VDC, 24VDC
