ທໍ່ເກຍ Butterfly Valve ທີ່ຂະຫຍາຍອອກໄດ້ແກ້ໄຂອຸປະສັກການດໍາເນີນງານສໍາລັບລະບົບທໍ່ທໍ່ອຸດສາຫະກໍາທີ່ຖືກຝັງໄວ້ແລະ insulated ແນວໃດ?

1. ສໍາເລັດອົງປະກອບໂຄງສ້າງແລະຫຼັກການການເຮັດວຽກຫຼັກ

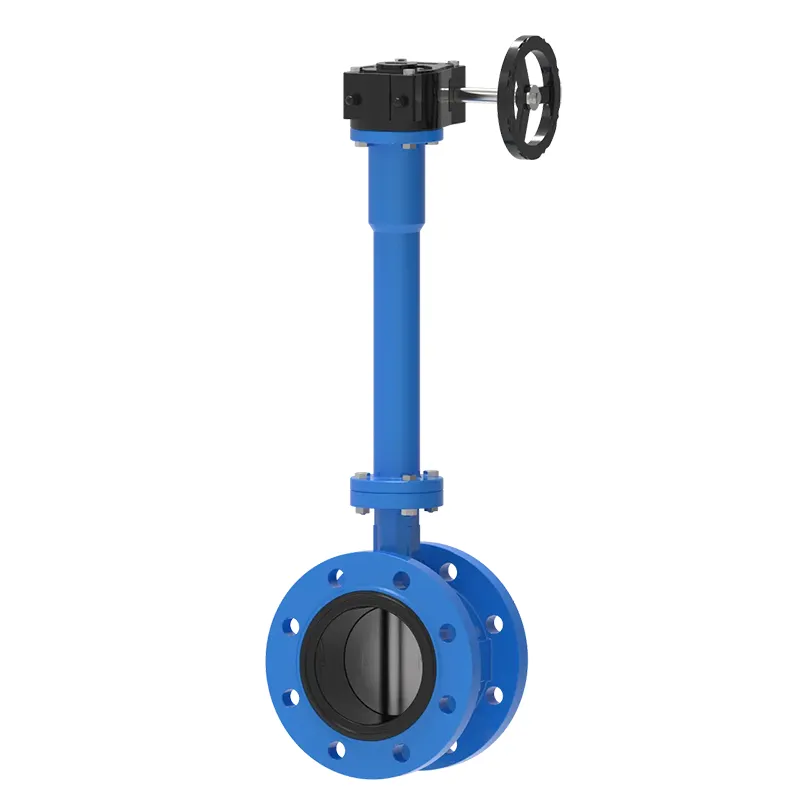

1.1 Split Component Layout of Flange, Extended Stem and Gear Drive

ສາມໂມດູນທີ່ມີປະໂຫຍດຫຼັກປະກອບດ້ວຍຮ່າງກາຍວາວທັງຫມົດ, ແຕ່ລະປະຕິບັດການເຊື່ອມຕໍ່ທໍ່ທີ່ເປັນເອກະລາດ, ການສົ່ງແຮງບິດແລະວຽກງານລະບຽບການໄຫຼຕາມລໍາດັບ. ຮ່າງກາຍຂອງປ່ຽງສອງຂ້າງຮັບຮອງເອົາຮູບແບບການເຊື່ອມຕໍ່ bolted ເຕັມໃບຫນ້າ, ເຊິ່ງປະກອບເປັນຂໍ້ຕໍ່ປະທັບຕາຢ່າງເຂັ້ມງວດກັບ flanges ທໍ່ທີ່ກົງກັນ, ຫຼີກເວັ້ນຄວາມສ່ຽງຕໍ່ການຮົ່ວໄຫຼຂະຫນາດກາງທີ່ເກີດຈາກການຍຶດປ່ຽງຂອງປ່ຽງ wafer ພາຍໃຕ້ການເຫນັງຕີງຂອງຄວາມກົດດັນໃນໄລຍະຍາວ. ການປະກອບ stem ຂະຫຍາຍແມ່ນສ່ວນທີ່ແຕກຕ່າງກັນຫຼາຍທີ່ສຸດເມື່ອທຽບກັບປ່ຽງ butterfly ທົ່ວໄປ, ເຊິ່ງຂະຫຍາຍມືຂອງເກຍປະຕິບັດການກັບພື້ນດິນຫຼືເວທີອຸປະກອນ, ແຍກຕໍາແຫນ່ງການດໍາເນີນງານຈາກພາກສ່ວນຮ່າງກາຍວາວຝັງຫຼື insulated.

ກ່ອງຫຼຸດຜ່ອນເກຍແມ່ທ້ອງທີ່ຕິດຕັ້ງຢູ່ເທິງຂອງລໍາຍາວປ່ຽນແຮງບິດຂະຫນາດໃຫຍ່ທີ່ຕ້ອງການສໍາລັບການຫມູນວຽນແຜ່ນດິດທີ່ມີເສັ້ນຜ່າກາງຂະຫນາດໃຫຍ່ໄປສູ່ກໍາລັງປະຕິບັດການ handwheel ເບົາ, ເຊິ່ງປະສິດທິຜົນຫຼຸດຜ່ອນຄວາມເຂັ້ມຂົ້ນຂອງແຮງງານທາງດ້ານຮ່າງກາຍສໍາລັບຜູ້ປະຕິບັດງານ. ພາຍໃນກ່ອງເກຍ, ໂຄງສ້າງຕາຫນ່າງລໍ້ແມ່ທ້ອງທີ່ມີຄວາມແມ່ນຍໍາແລະລໍ້ແມ່ທ້ອງສາມາດລັອກແຜ່ນຢູ່ໃນມຸມເປີດໃດໆໂດຍບໍ່ມີການຕັ້ງຕໍາແຫນ່ງຕົວຊ່ວຍ, ຮັບຮູ້ສະຖານະການຄວບຄຸມການໄຫຼຄົງທີ່ຄົງທີ່ສໍາລັບການດໍາເນີນງານຂອງທໍ່ທີ່ມີເວລາດົນນານ. ພາກສ່ວນລະບົບສາຍສົ່ງທັງໝົດພາຍໃນ ລຳຕົ້ນທີ່ຂະຫຍາຍໄດ້ຮັບຮອງເອົາການເຊື່ອມຕໍ່ spline ແບບປະສົມປະສານ, ຮັບປະກັນການໝູນວຽນ synchronous ລະຫວ່າງ gearwheel gear ແລະແຜ່ນ butterfly ພາຍໃນໂດຍບໍ່ມີການເລື່ອນການສົ່ງຕໍ່ຫຼັງຈາກຫລາຍພັນຮອບເປີດແລະປິດ.

• double flange rigid ເຊື່ອມຕໍ່ປັບປຸງຄວາມຫມັ້ນຄົງຂອງການຜະນຶກໂດຍລວມພາຍໃຕ້ການເຫນັງຕີງຂອງຄວາມກົດດັນ
• ການ​ເຄື່ອນ​ຍ້າຍ​ລໍາ​ທີ່​ຍາວ​ທີ່​ປັບ​ແຕ່ງ​ໄດ້​ຊີ້​ອອກ​ຈາກ​ພື້ນ​ທີ່​ຝັງ / insulated​
• ການຫຼຸດຜ່ອນເຄື່ອງມືແມ່ທ້ອງຕັດ torque ການດໍາເນີນງານສໍາລັບລະບຽບການທໍ່ຂະ ໜາດ ໃຫຍ່
• ໂຄງປະກອບການຂອງລໍາຕົ້ນ spline ປະສົມປະສານກໍາຈັດຄວາມສ່ຽງຕໍ່ຄວາມລົ້ມເຫຼວຂອງການສົ່ງຕໍ່

1.2 ກົນ​ໄກ​ລະ​ບຽບ​ການ​ສະ​ກັດ​ກັ້ນ​ຂະ​ຫນາດ​ກາງ​ແລະ​ການ​ໄຫຼ​ເຂົ້າ

ແຜ່ນຜີເສື້ອເປັນວົງກົມທີ່ສ້ອມແຊມຢູ່ປາຍລຸ່ມຂອງລໍາຕົ້ນທີ່ຂະຫຍາຍໄດ້ rotates 90 ອົງສາປະມານແກນກາງຕັ້ງເພື່ອໃຫ້ສໍາເລັດການເປີດເຕັມ, throttling ບາງສ່ວນແລະການປິດເຕັມຂອງພາກສ່ວນຂ້າມທໍ່. ເມື່ອແຜ່ນ rotates ຂະຫນານກັບທິດທາງການໄຫຼຂະຫນາດກາງ, ທໍ່ດັ່ງກ່າວປະກອບເປັນ passage ທີ່ບໍ່ມີອຸປະສັກ; ໃນເວລາທີ່ rotating perpendicular ກັບທິດທາງການໄຫຼ, ຂອບນອກຂອງແຜ່ນໄດ້ໃກ້ຊິດກັບວົງການຜະນຶກ elastic ພາຍໃນຮ່າງກາຍວາວເພື່ອຮັບຮູ້ການຮົ່ວໄຫລຂອງສູນການສະກັດຂອງແຫຼວ, ອາຍແກັສແລະສື່ມວນຊົນປະສົມ. ກ່ອງເກຍທີ່ມີຂະຫນາດມຸມສາມາດປັບມຸມຫມຸນຂອງແຜ່ນໄດ້ຢ່າງຖືກຕ້ອງພາຍໃນ 0-90 ອົງສາ, ຮັບຮູ້ກົດລະບຽບການໄຫຼຂອງເສັ້ນຕໍ່ເນື່ອງແທນທີ່ຈະເປັນການຄວບຄຸມພຽງແຕ່ສອງລັດຂອງປ່ຽງຈັບແບບງ່າຍດາຍ.

ລໍາຕົ້ນທີ່ຂະຫຍາຍອອກແມ່ນມີສ່ວນປະກອບປະທັບຕາການຫຸ້ມຫໍ່ຫຼາຍຊັ້ນຢູ່ໃນສ່ວນຮ່ວມກັນຂອງຮ່າງກາຍວາວແລະແຂນຍາວ, ເຊິ່ງປ້ອງກັນບໍ່ໃຫ້ທໍ່ທໍ່ນ້ໍາໄຫຼຂຶ້ນເທິງຕາມຊ່ອງຫວ່າງຂອງລໍາຕົ້ນໄປຫາພື້ນທີ່ຂັບຂອງເກຍ, ຫຼີກເວັ້ນການ rust ຂອງເກຍແລະມົນລະພິດຂະຫນາດກາງຂອງພາກສ່ວນການດໍາເນີນງານ. ຊຸດບັນຈຸສາມາດຖືກປ່ຽນແທນໄດ້ໂດຍບໍ່ຕ້ອງຖອດປ່ຽງທັງຫມົດອອກຈາກທໍ່ໃນລະຫວ່າງການບໍາລຸງຮັກສາຕໍ່ມາ, ເຮັດໃຫ້ວຽກງານການສ້ອມແປງຢູ່ໃນສະຖານທີ່ງ່າຍດາຍຫຼາຍຂອງປ່ຽງທີ່ຝັງໄວ້ທີ່ຍາກທີ່ຈະ disassemble.

2. ມາດຕະຖານການຈັບຄູ່ວັດສະດຸສໍາລັບຮ່າງກາຍ, ລໍາຕົ້ນແລະສ່ວນປະກອບການຜະນຶກ

2.1 Valve Body ແລະ Disc ການຈັດປະເພດວັດສະດຸສໍາລັບສະພາບແວດລ້ອມສື່ມວນຊົນທີ່ແຕກຕ່າງກັນ

ການຄັດເລືອກຊັ້ນວັດສະດຸໂດຍກົງກໍານົດວົງຈອນການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວຂອງປ່ຽງພາຍໃຕ້ອຸນຫະພູມຂະຫນາດກາງສະເພາະແລະການກັດກ່ອນ. ຮ່າງກາຍວາວເຫລໍກ ductile ທີ່ມີການເຄືອບ epoxy ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການສະຫນອງນ້ໍາເທດສະບານ, ການປ້ອງກັນໄຟແລະທໍ່ນ້ໍາເຢັນ, ມີຄວາມຕ້ານທານທີ່ດີຕໍ່ການເຊາະເຈື່ອນຂະຫນາດກາງຂອງນ້ໍາທີ່ເປັນກາງແລະຄວາມຫຍຸ້ງຍາກໃນການຜະລິດຕ່ໍາ. ຮ່າງກາຍ WCB ເຫຼັກກ້າຄາບອນແມ່ນເຫມາະສົມສໍາລັບໄອນ້ໍາທີ່ມີອຸນຫະພູມສູງແລະທໍ່ລໍາລຽງນ້ໍາມັນ, ຮັກສາຄວາມເຂັ້ມແຂງກົນຈັກທີ່ຫມັ້ນຄົງພາຍໃຕ້ອຸນຫະພູມປານກາງເຖິງ 425 ℃. ຮ່າງກາຍສະແຕນເລດ CF8 / CF8M ກົງກັບອາຊິດເຄມີ - ພື້ນຖານປະສົມຂະຫນາດກາງແລະທໍ່ນ້ໍາທີ່ມີເກືອ coastal, ຕ້ານ corrosion pitting ທີ່ເກີດຈາກ chloride ions.

ວັດສະດຸແຜ່ນ butterfly ຕ້ອງສອດຄ່ອງກັບລະດັບການຕໍ່ຕ້ານ corrosion ຂອງຮ່າງກາຍວາວເພື່ອຫຼີກເວັ້ນການ corrosion electrochemical ລະຫວ່າງຫນ້າຕິດຕໍ່ໂລຫະທີ່ແຕກຕ່າງກັນ. ແຜ່ນສະແຕນເລດ overlay ໄດ້ຖືກກໍາຫນົດຄ່າສໍາລັບສະພາບການເຮັດວຽກຂະຫນາດກາງ corrosive, ໃນຂະນະທີ່ແຜ່ນໂລຫະປະສົມ bronze ໄດ້ຖືກເລືອກສໍາລັບ seawater circulating pipelines ເພື່ອປ້ອງກັນການຍຶດຕິດຂອງອົງການຈັດຕັ້ງທາງທະເລແລະຄວາມເສຍຫາຍ corrosion corrosion. ເປົ່າຫລໍ່ໂລຫະທັງຫມົດຜ່ານການປິ່ນປົວການບັນເທົາຄວາມກົດດັນຫຼັງຈາກກອບເປັນຈໍານວນເພື່ອລົບລ້າງຄວາມກົດດັນ deformation ພາຍໃນທີ່ສ້າງຂຶ້ນໃນລະຫວ່າງການຫລໍ່, ປ້ອງກັນບໍ່ໃຫ້ valve body cracking ພາຍໃຕ້ສະພາບແວດລ້ອມເຢັນແລະຮ້ອນສະລັບກັນ.

2.2 Extended Stem and Gear Box ມາດຕະຖານວັດສະດຸລະບົບສາຍສົ່ງພາຍໃນ

ລໍາຕົ້ນທີ່ຍືດຍາວໄດ້ຮັບຜິດຊອບການໂຫຼດບິດຊ້ໍາອີກຄັ້ງໃນຮອບເປີດແລະປິດໃນໄລຍະຍາວ, ດັ່ງນັ້ນວັດສະດຸສະແຕນເລດທີ່ມີຄວາມເຂັ້ມແຂງສູງ 410 ຫຼືເຫຼັກໂລຫະປະສົມ 4140 ໄດ້ຖືກຮັບຮອງເອົາ, ມີການຄວບຄຸມຄວາມແຂງຢ່າງເຂັ້ມງວດເພື່ອຫຼີກເວັ້ນການ galling ແລະກະດູກຫັກໃນລະຫວ່າງການສົ່ງ torque. ແຂນປ້ອງກັນພາຍນອກຂອງລໍາຕົ້ນຂະຫຍາຍໄດ້ນໍາໃຊ້ທໍ່ເຫຼັກ seamless ທີ່ມີການເຄືອບຕ້ານ rust, isolating ຄວາມຊຸ່ມດິນໃຕ້ດິນແລະທໍ່ insulation ຄວາມຮ້ອນໄອນ້ໍາຈາກການຕິດຕໍ່ກັບ shaft ແກນສົ່ງ torque, ຢ່າງຫຼວງຫຼາຍຍືດອາຍຸການບໍລິການຂອງລໍາຕົ້ນຍາວປະກອບການຝັງຢູ່ໃຕ້ດິນເປັນເວລາຫຼາຍປີ.

ລໍ້ແມ່ທ້ອງແລະແມ່ທ້ອງພາຍໃນກ່ອງເກຍຮັບຮອງເອົາໂລຫະປະສົມ bronze ຈັບຄູ່ໂຄງສ້າງແມ່ທ້ອງເຫຼັກກາກບອນ, ເຊິ່ງປະກອບເປັນຄູ່ friction friction ຕົນເອງ lubricating ໃນລະຫວ່າງການຫມຸນຕາຫນ່າງ, ຫຼຸດຜ່ອນຄວາມຖີ່ຂອງການບໍາລຸງຮັກສາ grease ປົກກະຕິ. ແກະກ່ອງເກຍໃຊ້ໂລຫະປະສົມອາລູມິນຽມທີ່ມີນ້ໍາຫນັກເບົາແລະການຕໍ່ຕ້ານການຜຸພັງທີ່ເຂັ້ມແຂງ, ເຊິ່ງຈະບໍ່ຜະລິດຊັ້ນ rust ຫນັກເພື່ອຂັດຂວາງການຫມຸນຂອງມືຫຼັງຈາກເປີດພາຍນອກໃນໄລຍະຍາວຫຼືການຈັດວາງ vault ໃຕ້ດິນ.

3. ຂັ້ນຕອນການຕິດຕັ້ງມາດຕະຖານສໍາລັບການຝັງແລະ insulated Pipeline Layouts

3.1 ທາງສ່ວນຫນ້າຂອງການຕິດຕັ້ງທໍ່ແລະຂັ້ນຕອນການຢືນຢັນພາລາມິເຕີ

ກ່ອນທີ່ຈະຍົກແລະເຊື່ອມຕໍ່ຕົວວາວ, ນັກວິຊາການຈໍາເປັນຕ້ອງຢືນຢັນສາມຕົວກໍານົດການກໍາຫນົດເອງຂອງຜະລິດຕະພັນເພື່ອໃຫ້ກົງກັບຮູບແບບທໍ່ຢູ່ໃນສະຖານທີ່: ຄວາມເລິກຝັງຕົວຈິງຫຼືຄວາມຫນາຂອງ insulation ເພື່ອກໍານົດຄວາມຍາວຂອງລໍາຕົ້ນທີ່ຕ້ອງການ, ຄວາມກົດດັນໃນນາມຂອງທໍ່ເພື່ອເລືອກລະດັບຄວາມດັນທີ່ກົງກັນ, ແລະປະເພດຂະຫນາດກາງເພື່ອກວດເບິ່ງວ່າແຜ່ນດິດແລະຊັ້ນວັດສະດຸຜະນຶກໄດ້ຕອບສະຫນອງຄວາມຕ້ອງການຕ້ານການກັດກ່ອນ. ຄວາມ​ຍາວ​ຂອງ​ລໍາ​ບໍ່​ກົງ​ກັນ​ຈະ​ເຮັດ​ໃຫ້ handwheel ເກຍ​ຈົມ​ລົງ​ໄປ​ໃນ vault ຝັງ​ຫຼື​ຖືກ​ປົກ​ຫຸ້ມ​ດ້ວຍ insulation pipeline​, ສູນ​ເສຍ​ການ​ເຮັດ​ວຽກ​; ລະດັບຄວາມກົດດັນຂອງ flange ທີ່ບໍ່ກົງກັນຈະນໍາໄປສູ່ການຮົ່ວໄຫຼຂອງ gasket flange ພາຍໃຕ້ຄວາມກົດດັນໃນການອອກແບບທໍ່.

ເຮັດຄວາມສະອາດຫນ້າປະທັບຕາຂອງ flange ຂອງທໍ່ທາງຫນ້າແລະດ້ານຫລັງຢ່າງລະອຽດ, ເອົາ slag ການເຊື່ອມໂລຫະ, ຈຸດ rust ແລະສິ່ງທີ່ຕິດຢູ່ຂອງອະນຸພາກແຂງ, ເພື່ອຫຼີກເວັ້ນຄວາມເສຍຫາຍຈາກຮອຍຂີດຂ່ວນຂອງທໍ່ປະທັບຕາ elastic ໃນລະຫວ່າງການ tighten bolt. ວາງ gasket ຮາບພຽງທີ່ບໍ່ແມ່ນໂລຫະທີ່ກົງກັນລະຫວ່າງສອງກຸ່ມຂອງ flanges, ແລະຈັດວາງທັງຫມົດ flange bolt ຢຽດຕາມແນວນອນເພື່ອປ້ອງກັນການ extrusion eccentric ຂອງ gasket ທີ່ເກີດຈາກການຕິດຕັ້ງ offset ຂອງຮ່າງກາຍວາວ, ເຊິ່ງຈະປະກອບເປັນ passage ການຮົ່ວໄຫຼຂະຫນາດກາງໃນທ້ອງຖິ່ນຫຼັງຈາກການດໍາເນີນງານໃນໄລຍະຍາວ.

3.2 ການປະຕິບັດການສ້ອມແຊມພິເສດຂອງທໍ່ທີ່ຖືກຝັງໄວ້ແລະການປົກປ້ອງລໍາຕົ້ນ

ຫຼັງຈາກ flange ຮ່າງກາຍຂອງວາວໄດ້ຖືກ bolted ຢ່າງເຕັມສ່ວນແລະ fastened ໂດຍລໍາດັບຄວາມແຫນ້ນຫນາຂ້າມ symmetrical, ຕື່ມຂໍ້ມູນໃສ່ດິນຊາຍ graded ປະມານຮ່າງກາຍວາວສໍາລັບການຫນາແຫນ້ນຊັ້ນ, ຫຼີກເວັ້ນການແກນແຂງຂະຫນາດໃຫຍ່ extruding ເປືອກວາວໂດຍກົງເພື່ອຜະລິດການຜິດປົກກະຕິທ້ອງຖິ່ນ. ແຂນປ້ອງກັນດ້ານນອກຂອງລໍາຕົ້ນທີ່ຂະຫຍາຍອອກຈໍາເປັນຕ້ອງໄດ້ຫໍ່ດ້ວຍອຸປະກອນການຕ້ານການ corrosion ປ້ອງກັນນ້ໍາຈາກຮ່າງກາຍວາວກັບເວທີການດໍາເນີນງານຂອງດິນ, ສະກັດນ້ໍາໃຕ້ດິນແລະດິນ corrosive ຈາກການຕິດຕໍ່ກັບພາກສ່ວນໂລຫະລໍາຕົ້ນ. ການປົກຫຸ້ມຂອງ manhole ປ້ອງກັນເປັນຮູແມ່ນສະຫງວນໄວ້ຢູ່ປາຍຫນ້າດິນຂອງລໍາຕົ້ນ, ຊຶ່ງສາມາດເປີດໄດ້ໂດຍກົງເພື່ອດໍາເນີນການ handwheel ໂດຍບໍ່ມີການຂຸດຄົ້ນດິນພື້ນທີ່ຂະຫນາດໃຫຍ່ໃນລະຫວ່າງການກວດກາແລະການປັບຕໍ່ມາ.

ສໍາລັບການຕິດຕັ້ງທໍ່ພາຍໃນທີ່ມີ insulated ຫນາ, ສະຫງວນຊ່ອງຕັ້ງທີ່ກົງກັບເສັ້ນຜ່າກາງນອກຂອງລໍາທີ່ຂະຫຍາຍຢູ່ໃນຕໍາແຫນ່ງຫໍ່ insulation ຂອງທໍ່, ຫ້າມຫໍ່ຝ້າຍ insulation ຄວາມຮ້ອນປະມານກ່ອງເກຍແລະພາກສ່ວນ exposed ລໍາ, ເພື່ອປ້ອງກັນການສະສົມຄວາມຮ້ອນຈາກການເລັ່ງເກຍ lubricating ການເສື່ອມສະພາບຂອງ grease ແລະ aging ຂອງສ່ວນປະທັບຕາການຫຸ້ມຫໍ່ເທິງ. ຫຼັງຈາກການຕິດຕັ້ງ, ດໍາເນີນການທົດສອບການເປີດແລະປິດເຕັມຂອງ handwheel ເພື່ອກວດສອບວ່າແຜ່ນດິດຈະຫມຸນໂດຍບໍ່ມີການຕິດຂັດແລະການຊີ້ບອກຂະຫນາດມຸມແມ່ນສອດຄ່ອງກັບສະຖານະການສະກັດກັ້ນການໄຫຼທີ່ແທ້ຈິງ.

• ການຮັດສາຍປະຕູແປນແບບສົມມາຕຣິກເພື່ອປ້ອງກັນການຮົ່ວໄຫຼຂອງທໍ່ລະບາຍຄວາມຮ້ອນຂອງ gasket eccentric
• ການຫຸ້ມຫໍ່ປ້ອງກັນນ້ໍາສໍາລັບການຂະຫຍາຍລໍາຕົ້ນທີ່ຝັງຢູ່ໃນສ່ວນຕ້ານ corrosion ຂອງດິນ
• ສະຫງວນຊ່ອງທາງແນວຕັ້ງເອກະລາດສໍາລັບລໍາຕົ້ນເພື່ອຫຼີກເວັ້ນການ insulation wrapping gearbox
• ການທົດສອບການເປີດ-ປິດເຕັມເສັ້ນເລືອດຕັນໃນເພື່ອກໍາຈັດການຕິດແຜ່ນຕິດອັນອັນຕະລາຍທີ່ເຊື່ອງໄວ້ຫຼັງຈາກການຕິດຕັ້ງ

4. ສະຖານະການຄໍາຮ້ອງສະຫມັກທໍ່ອຸດສາຫະກໍາຕົ້ນຕໍແລະເທດສະບານ

4.1 ການສະຫນອງນ້ໍາໃຕ້ດິນຂອງເທດສະບານແລະເຄືອຂ່າຍທໍ່ປ້ອງກັນໄຟ

ທໍ່ສົ່ງນ້ຳຂອງເທດສະບານໃນຕົວເມືອງ ແລະ ທໍ່ວົງແຫວນສູ້ກັນໄຟທີ່ຝັງໄວ້ແມ່ນທົ່ງນາທີ່ນຳໃຊ້ໄດ້ຢ່າງກວ້າງຂວາງທີ່ສຸດສຳລັບປ່ຽງປ່ຽງຂອງລຳຕົ້ນທີ່ມີຄວາມຍາວນີ້. ສາຂາທໍ່ນ້ຳຕົ້ນຕໍສ່ວນໃຫຍ່ວາງໄວ້ໃຕ້ພື້ນຖະໜົນ ຫຼືດິນສາຍແອວສີຂຽວ, ແລະປ່ຽງທໍ່ສັ້ນທຳມະດາ ຕ້ອງການການຂຸດເສັ້ນທາງຂະໜາດໃຫຍ່ທຸກຄັ້ງທີ່ມີການປັບການໄຫຼ ຫຼືການບຳລຸງຕັດທໍ່, ເຊິ່ງກໍ່ໃຫ້ເກີດການລົບກວນການສັນຈອນໃນຕົວເມືອງ ແລະຊີວິດປະຈຳວັນ.Extended Stem Gear Flange Butterfly Valveຂະຫຍາຍມືເກຍປະຕິບັດການກັບຕໍາແຫນ່ງດີກວດກາພື້ນດິນ, ແລະການດໍາເນີນງານການເປີດ, ປິດແລະການໄຫຼທັງຫມົດສາມາດສໍາເລັດໂດຍການເປີດຝາປິດ, ໂດຍບໍ່ມີການຂຸດຄົ້ນພື້ນຜິວເສັ້ນທາງແລະວຽກງານການກໍ່ສ້າງ backfilling ດິນທໍ່.

ທໍ່ປ້ອງກັນໄຟໃນເທດສະບານຮຽກຮ້ອງໃຫ້ມີການປະຕິບັດການຜະນຶກທີ່ຫມັ້ນຄົງພາຍໃຕ້ຄວາມກົດດັນທັນທີທັນໃດເມື່ອປັ໊ມໄຟເລີ່ມຕົ້ນ. ການເຊື່ອມຕໍ່ທີ່ແຂງຂອງ flange double ແລະໂຄງສ້າງວົງແຫວນ elastic sealing ຫຼາຍຊັ້ນສາມາດຮັບຜົນກະທົບຄວາມກົດດັນທັນທີໂດຍບໍ່ມີການ seepage ຂະຫນາດກາງ. ໂຄງສ້າງຕົວລັອກຕົວແມ່ທ້ອງສາມາດຮັກສາປ່ຽງເປີດໄດ້ເຕັມທີ່ເປັນເວລາດົນຢູ່ໃນສະຖານະສະແຕນບາຍປະຈໍາວັນ, ແລະຈະບໍ່ປິດອັດຕະໂນມັດເນື່ອງຈາກການສັ່ນສະເທືອນຂອງທໍ່ສົ່ງນ້ໍາຜົນກະທົບ, ຮັບປະກັນການໄຫຼຂອງນ້ໍາຕໍ່ສູ້ກັບໄຟທີ່ບໍ່ມີອຸປະສັກໃນໄລຍະເວລາຕອບສະຫນອງສຸກເສີນ.

4.2 ໂຮງງານຜະລິດທໍ່ລໍາລຽງຂະຫນາດກາງ Insulated

ໄອນ້ຳອຸນຫະພູມສູງຂອງໂຮງງານເຄມີ, ນ້ຳມັນຮ້ອນ ແລະທໍ່ສົ່ງນ້ຳເກືອໃນຕູ້ເຢັນທັງໝົດຕ້ອງການຊັ້ນສນວນກັນຄວາມຮ້ອນທີ່ໜາເພື່ອຫຼຸດຜ່ອນການສູນເສຍອຸນຫະພູມປານກາງ ແລະ ຫຼີກລ້ຽງການເກີດອຸບັດເຫດຂອງບາດແຜຢູ່ພື້ນຜິວສຳລັບຜູ້ປະຕິບັດງານຢູ່ສະຖານທີ່. ຖ້າວາວ butterfly ລໍາສັ້ນມາດຕະຖານໄດ້ຖືກຮັບຮອງເອົາ, ຊັ້ນ insulation ຮອບປ່ຽງຕ້ອງຖືກຕັດເປີດທຸກຄັ້ງທີ່ມີການປັບການໄຫຼ, ແລະຝ້າຍ insulation ຄວາມຮ້ອນໃຫມ່ຕ້ອງໄດ້ຮັບການຫໍ່ໃຫມ່ຫຼັງຈາກການດໍາເນີນງານ, ເຮັດໃຫ້ເກີດສິ່ງເສດເຫຼືອຂອງອຸປະກອນ insulation ຄວາມຮ້ອນແລະການສູນເສຍຄວາມຮ້ອນເລື້ອຍໆຂອງທໍ່. ໂຄງປະກອບການຂອງລໍາຕົ້ນຍາວແຍກກ່ອງເກຍປະຕິບັດງານຈາກພື້ນທີ່ຫໍ່ insulation, insulation ທໍ່ສາມາດໄດ້ຮັບການຫໍ່ຢ່າງຕໍ່ເນື່ອງໂດຍບໍ່ມີການຕັດທ້ອງຖິ່ນ, ຮັກສາຜົນກະທົບ insulation ຄວາມຮ້ອນຂອງທໍ່ທັງຫມົດເປັນເວລາດົນນານ.

ໂຮງງານປຸງແຕ່ງສະບຽງອາຫານ ແລະໂຮງງານຜະລິດຢາຂະໜາດໃຫຍ່ທໍ່ສົ່ງນໍ້າສະອາດໄຫຼວຽນກໍ່ເລືອກວາວ butterfly flange ນີ້ດ້ວຍການຂັບເຄື່ອນເກຍລໍາທີ່ຂະຫຍາຍ. ຊິ້ນສ່ວນຂະຫນາດກາງຂອງສະແຕນເລດເຕັມທີ່ກົງກັບມາດຕະຖານການຜະລິດສຸຂາພິບານ, ແລະຮູບແບບການເຮັດວຽກຂອງເກຍຮັບຮູ້ກົດລະບຽບການໄຫຼຂອງລະດັບຂະຫນາດນ້ອຍທີ່ຊັດເຈນ, ເຊິ່ງສາມາດຄວບຄຸມການໄຫຼຂະຫນາດກາງທີ່ຕ້ອງການໂດຍອຸປະກອນການຜະລິດໂດຍບໍ່ມີການປ່ຽນແປງການໄຫຼຂະຫນາດໃຫຍ່ທັນທີຜົນກະທົບຕໍ່ຄວາມຫມັ້ນຄົງຂອງການປຸງແຕ່ງຜະລິດຕະພັນ.

4.3 ສະຖານີຈອດນ້ຳຝົນໃຕ້ດິນ ແລະທໍ່ລະບາຍນ້ຳເສຍ

ວິທະຍາເຂດ, ສວນອຸດສາຫະ ກຳ ແລະຊຸມຊົນທີ່ຢູ່ອາໄສທີ່ຖືກຝັງດ້ວຍນ້ ຳ ຝົນແລະທໍ່ນ້ ຳ ເປື້ອນແມ່ນຖືກຝັງຢູ່ພາຍໃຕ້ດິນສີຂຽວແລະທາງຍ່າງ, ໂດຍມີຮ່ອງກວດກາທີ່ກະແຈກກະຈາຍຢູ່ເປັນໄລຍະ. ການອອກແບບ stem ຍາວຂອງປ່ຽງຢ່າງສົມບູນກົງກັບຄວາມເລິກຕັ້ງຂອງຂຸມກວດກາເຫຼົ່ານີ້, ບຸກຄະລາກອນບໍາລຸງຮັກສາສາມາດບັນລຸໄດ້ໂດຍກົງ handwheel ເກຍຢູ່ທີ່ປາກດີໂດຍບໍ່ມີການລົງເລິກສໍາລັບການດໍາເນີນງານ. ການເຄືອບ epoxy ຕ້ານ corrosion ຂອງຮ່າງກາຍວາວທາດເຫຼັກ ductile ຕ້ານການເຊາະເຈື່ອນໃນໄລຍະຍາວຂອງ sewage ປະກອບດ້ວຍ impurities ອິນຊີ, ແລະວົງການປະທັບຕາພາຍນອກສາມາດທົດແທນໄດ້ສາມາດໄດ້ຮັບການຮັກສາໄວ້ຢູ່ໃນສະຖານທີ່ໂດຍບໍ່ມີການ disassembly valve ຈາກທໍ່.

• ທໍ່ນ້ໍາທີ່ຝັງຢູ່ໃນເທດສະບານກໍາຈັດວຽກງານການຂຸດຂຸມຖະຫນົນໃນລະຫວ່າງການປັບປ່ຽງ
• ທໍ່ໂຮງງານທີ່ມີ insulated ຫຼີກເວັ້ນການຕັດຊ້ໍາແລະການຫໍ່ໃຫມ່ຂອງຝ້າຍຄວາມຮ້ອນ
• ເກຍທໍ່ທໍ່ດັບເພີງ locking ຕົນເອງປ້ອງກັນການປິດບັງບັງເອີນພາຍໃຕ້ການສັ່ນສະເທືອນການໄຫຼຂອງນ້ໍາ
• ທໍ່ລະບາຍນ້ໍາການເຄືອບຕ້ານ corrosion adapts ການເຊາະເຈື່ອນຂະຫນາດກາງຂອງອິນຊີໃນໄລຍະຍາວ

6. ການກວດກາປົກກະຕິ ແລະ ແນວທາງການບຳລຸງຮັກສາການຕ້ານການກັດເຊາະໃນໄລຍະຍາວ

ສະພາບແວດລ້ອມການຕິດຕັ້ງທີ່ຖືກຝັງໄວ້ແລະ insulated ເລັ່ງການອາຍຸຂອງອົງປະກອບພາຍນອກຂອງວາວ, ສະນັ້ນການກວດກາແຕ່ລະໄລຍະມາດຕະຖານແລະວົງຈອນການບໍາລຸງຮັກສາຕ້ອງໄດ້ຮັບການສ້າງຕັ້ງຂຶ້ນຕາມເງື່ອນໄຂການເຮັດວຽກທີ່ແຕກຕ່າງກັນເພື່ອຫຼີກເວັ້ນການຄວາມລົ້ມເຫຼວຂອງການຜະນຶກເຂົ້າກັນຢ່າງກະທັນຫັນຫຼືການຕິດຂັດໃນລະຫວ່າງການປະຕິບັດງານທໍ່.Extended Stem Gear Flange Butterfly Valveໄດ້ແຍກການອອກແບບສ່ວນສວມໃສ່ທີ່ສາມາດທົດແທນໄດ້, ການດໍາເນີນງານການບໍາລຸງຮັກສາສ່ວນໃຫຍ່ສາມາດສໍາເລັດໃນສະຖານທີ່ໂດຍບໍ່ມີການປິດທໍ່ແລະການ disassembly ປ່ຽງປ່ຽງ, ຫຼຸດລົງຢ່າງຫຼວງຫຼາຍໄລຍະເວລາຂອງລະບົບທໍ່ທີ່ເກີດຈາກການເຮັດວຽກບໍາລຸງຮັກສາ.

6.1 ລາຍ​ການ​ກວດ​ກາ​ປະ​ຈໍາ​ເດືອນ​ສໍາ​ລັບ​ພາກ​ສ່ວນ​ປະ​ຕິ​ບັດ​ຂອງ​ເກຍ​

ເປີດການປົກຫຸ້ມຂອງ manhole ດິນຫຼືທໍ່ insulation ຊ່ອງທາງການດໍາເນີນງານສະຫງວນ, rotate handwheel ໄປແລະດັງນີ້ຕໍ່ໄປສໍາລັບເສັ້ນເລືອດຕັນໃນຢ່າງເຕັມທີ່ເປີດແລະປິດ, ສັງເກດເບິ່ງວ່າຂະບວນການຫມຸນມີການຂັດຂວາງຜິດປົກກະຕິແລະສຽງ friction ຜິດປົກກະຕິ. ກວດເບິ່ງຕົວຊີ້ຂະ ໜາດ ມຸມຂອງກ່ອງເກຍເພື່ອຢືນຢັນວ່າລະດັບການເປີດທີ່ຊີ້ບອກແມ່ນສອດຄ່ອງກັບສະຖານະການສະກັດກະແສຕົວຈິງຂອງແຜ່ນ. ເຊັດຂີ້ຝຸ່ນພື້ນຜິວ ແລະ ຂີ້ຕົມທີ່ປຽກຊຸ່ມຢູ່ກະເປົ໋າເກຍ, ກວດເບິ່ງວ່າມີຮ່ອງຮອຍຮົ່ວໄຫຼຂະໜາດກາງຢູ່ບ່ອນຫຸ້ມຂອງລຳຕົ້ນ, ແລະ ບັນທຶກປະລິມານການຊຶມເຂົ້າສຳລັບການຈັດການການທົດແທນການຫຸ້ມຫໍ່ຕໍ່ໄປ.

ສໍາລັບກ່ອງເກຍທີ່ຕິດຕັ້ງຢູ່ໃນບ່ອນກວດກາຄວາມຊຸ່ມຊື້ນໃຕ້ດິນ, ເຊັດເປືອກນອກດ້ວຍຜ້າແຫ້ງທຸກໆເດືອນເພື່ອເອົານ້ໍາຂົ້ນທີ່ຕິດຢູ່ກັບຫນ້າດິນ, ປ້ອງກັນການກັດກ່ອນຂອງຄວາມຊຸ່ມຊື້ນໃນໄລຍະຍາວຂອງຫນ້າດິນຂອງໂລຫະປະສົມອາລູມິນຽມຈາກການຜະລິດຄວາມເສຍຫາຍ perforation ກັບຊ່ອງ grease sealing ພາຍໃນ. ຖ້າຄວາມຕ້ານທານການຫມຸນຂອງລໍ້ມືເພີ່ມຂຶ້ນຢ່າງເຫັນໄດ້ຊັດເມື່ອປຽບທຽບກັບບັນທຶກການກວດກາທີ່ຜ່ານມາ, ນໍ້າມັນ lubricating ເສີມຕ້ອງໄດ້ຮັບການສີດເຂົ້າໄປໃນກ່ອງເກຍໂດຍຜ່ານຫົວສີດສີດໄຂມັນທີ່ສະຫງວນໄວ້.

6.2 ການຮັກສາການຕ້ານການກັດກ່ອນແລະການຜະນຶກຢ່າງເລິກເຊິ່ງປະຈໍາປີ

ດໍາເນີນການກວດກາການຕ້ານການ corrosion ຢ່າງເຕັມທີ່ຂອງ sleeve ປ້ອງກັນພາຍນອກຂອງລໍາຕົ້ນຂະຫຍາຍທຸກໆປີ, ກວດເບິ່ງວ່າອຸປະກອນການຕ້ານການ corrosion ດ້ານນອກມີຮອຍແຕກ, ຫຼຸດລົງແລະນ້ໍາຂອງດິນซึมເຂົ້າໄປໃນຊ່ອງຫວ່າງແຂນ. ຊິ້ນສ່ວນການຫຸ້ມຫໍ່ຕ້ານການກັດກ່ອນທີ່ເສຍຫາຍຕ້ອງໄດ້ຮັບການບາດແຜໃຫມ່ດ້ວຍວັດສະດຸມ້ວນກັນນ້ໍາໃຫມ່, ແລະຊ່ອງຫວ່າງຮ່ວມກັນຖືກປະທັບຕາດ້ວຍກາວຕ້ານການກັດກ່ອນເພື່ອສະກັດກັ້ນການຕິດຕໍ່ກາງ corrosive ໃຕ້ດິນກັບ shaft ລໍາຂອງໂລຫະ.

ເອົາແຫວນປະທັບຕາ elastic ອາຍຸອອກພາຍໃນຮ່າງກາຍປ່ຽງໂດຍຜ່ານການ disassembly flange ໃນລະຫວ່າງການບໍາລຸງຮັກສາປິດທໍ່ປະຈໍາປີ, ທົດແທນມັນດ້ວຍແຫວນປະທັບຕາໃຫມ່ທີ່ກົງກັບອຸນຫະພູມປານກາງແລະລະດັບ corrosion. ກວດເບິ່ງຮອຍຂີດຂ່ວນແລະລະດັບການກັດກ່ອນຂອງແຜ່ນຜີເສື້ອ, ຂັດແລະສ້ອມແປງຈຸດ rust ເລັກນ້ອຍຢູ່ດ້ານແຜ່ນ, ແລະປະຕິບັດການເສີມການເຄືອບຕ້ານການກັດກ່ອນກ່ອນທີ່ຈະຕິດຕັ້ງໃຫມ່ເຂົ້າໄປໃນຮ່າງກາຍປ່ຽງ. ອຸປະກອນປະທັບຕາເກົ່າທີ່ຖືກທົດແທນທັງຫມົດໄດ້ຖືກຈັດປະເພດແລະນໍາມາໃຊ້ໃຫມ່ຕາມມາດຕະຖານການຄຸ້ມຄອງສິ່ງເສດເຫຼືອຂອງອຸດສາຫະກໍາໂດຍບໍ່ມີການຍົກເລີກແບບສຸ່ມ.

• ການທົດສອບການໝຸນຂອງມືລໍ້ແບບເຕັມຮອບເດືອນເພື່ອທົດສອບການຕິດຂັດຂອງລະບົບສາຍສົ່ງທີ່ອັນຕະລາຍທີ່ເຊື່ອງໄວ້
• ເກຍເສີມ lubricating gear ໃຫ້ທັນເວລາໃນເວລາທີ່ torque ພືດຫມູນວຽນເພີ່ມຂຶ້ນຢ່າງຈະແຈ້ງ
• ການຫໍ່ຄືນໃຫມ່ປະຈໍາປີຂອງລໍາຕົ້ນທີ່ເສຍຫາຍຊັ້ນນອກປ້ອງກັນການກັດກ່ອນ
• ປ່ຽນແຫວນປິດປະທັບຕາພາຍໃນຜູ້ສູງອາຍຸໃນລະຫວ່າງການຮັກສາປິດທໍ່ປົກກະຕິ
